2.1 비용평가모델

LCC분석은 방법에 따라 급격한 차이를 나타낼 수 있다. KS A IEC 60300-3-3은 일반적으로 수명주기비용에 대해 다루고 있으며 분석 단계에 대해 체계적으로 기술되어 있다. 하지만 일반적인 모델에 철도의 특성을 포함시키는 것은 어려움이 있으므로 주변환장치의 특성에 맞는 비용평가모델을 식(1)과 같이 설정하였다.

예방정비비(Preventive Maintenance)는 매뉴얼에 준하여 사전에 정해진 정비주기와 이미 규정된 범위 내에서의 고장 확률감소에 대한 내용을 이루며 장비기능 저하를 방지하기 위한 정비를 나타낸다. 고장정비비(Corrective Maintenance)는 결함을 인식한 후 기기의 필요한 기능을 다시 정상 수행할 수 있는 상태로 되돌리기 위한 정비로 가장 단순한 형태의 정비이다. 운영비(Operation)는 전기기관차 운행에 따른 주변환장치에 소요되는 비용으로 주로 정비시 사용되는 차량기지 운영비 등을 의미한다. 표 1은 세부항목에 따른 비용 산정방식을 나타낸다.

2.2 주변환장치의 PBS 분류체계

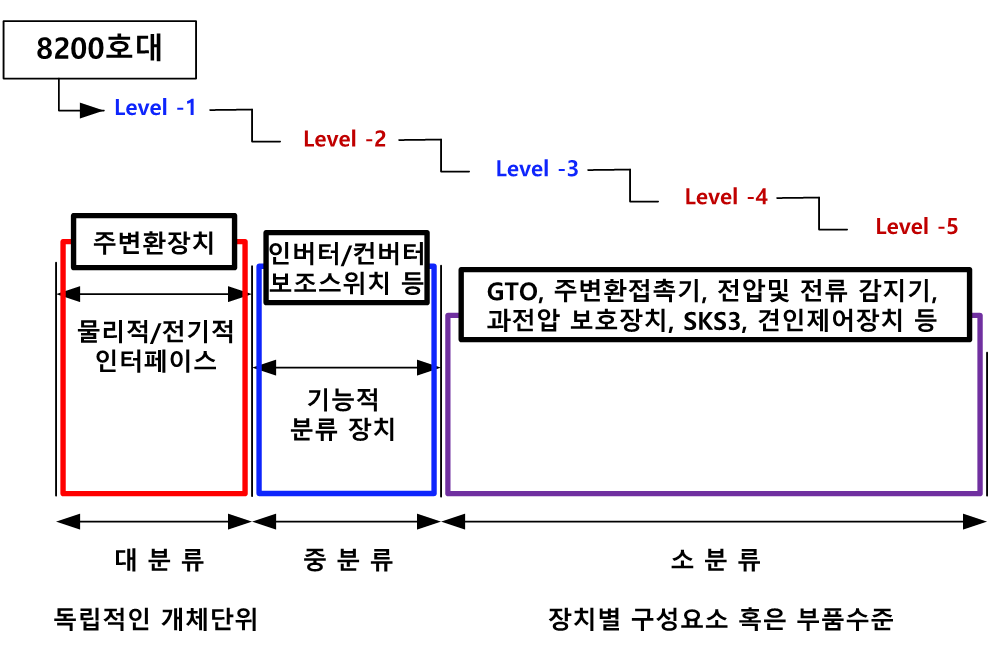

주변환장치의 LCC 분석에서 PBS는 가장 기본적인 방법이자 핵심 요소이다. 일반적인 PBS의 구조는 TOP DOWN 형식으로 제품의 수리나 조립과정을 중심으로 사용되는 부품들을 트리(Tree)구조로 나타낸다. 그림. 1은 8200호대 전기기관차의 주변환장치에 대한 PBS 분류체계를 구분하기 위한 트리구조를 보여준다. 이는 대분류, 중분류, 소분류로 시스템의 전체 형상을 결정하고 분류마다 어떠한 구성품이 사용되는지를 고려하기 위한 단계이다.

그림. 2는 PBS 분류체계에 근거한 8200호대 기존품 주변환장치에 대한 PBS를 보여준다. 철도차량에 적용이 가능한 수준으로 Level 1과 Level 2를 정의하였다. Level 1은 물리적/전기적 인터페이스 단계, Level 2는 기능적 특성 및 독립적으로 정의되는 단계로 분류하였다. Level 3과 4는 전기기관차의 형식 및 구조에 따라 달라질 수 있으므로 부품의 상세한 분류체계 또는 장치별 구성요소로 분류하였다.

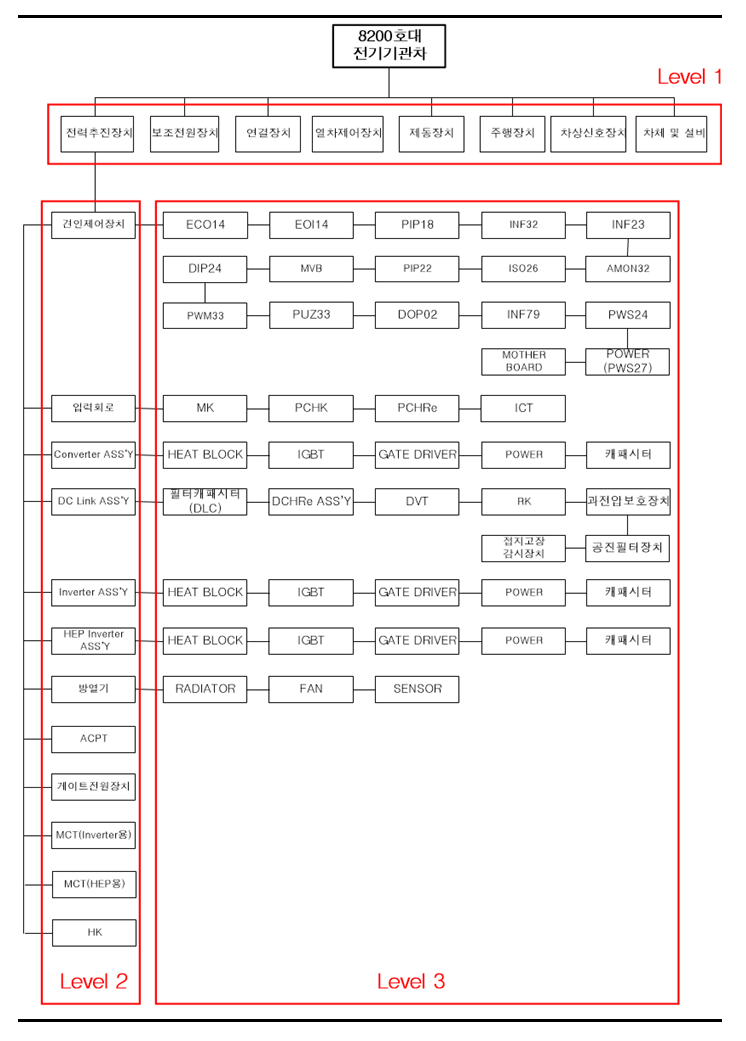

그림. 3은 8200호대 개발품 주변환장치품에 대한 PBS를 나타낸다. 기존품에 비해 개발품 PBS가 Level 단계가 축소되었음을 알 수 있다. 이는 초기 도입비용으로 사용되는 재료비를 절감하기 위하여 기존품 Level 3와 개발품 Level 2를 같은 수준으로 하였으며, 기존품 주요 부품 단종에 따라 GTO모듈을 IGBT로 대체하여 인버터, 컨버터 및 HEP장치로 분리 개발하였다. 그리고 전원카드 5[V], 24[V]를 POWER(PWS27)로 대체하는 등 유사기능을 갖는 부품들을 하나의 부품으로 간소화 하였으며 교체시기가 비슷한 부품들도 하나의 모듈로 적용하였다.

3.1 GTO 모듈

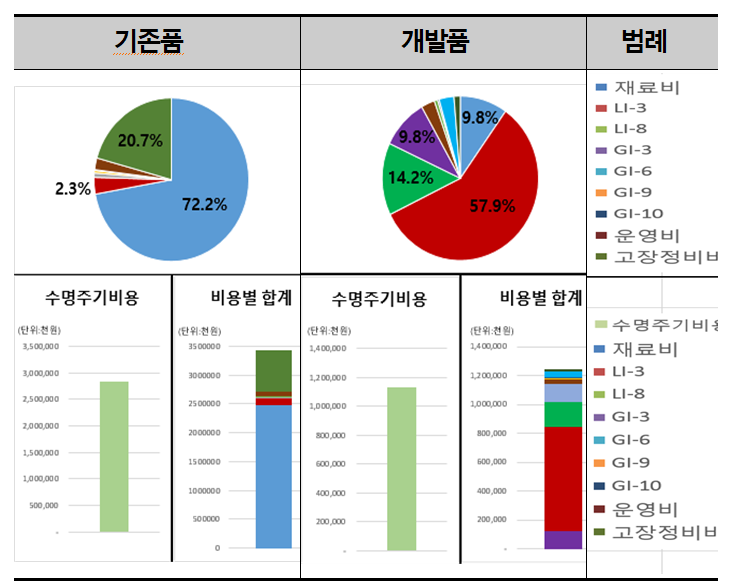

기존품 Level 3에 위치한 GTO 모듈은 전력용 반도체를 적용한 인버터와 컨버터 등을 나타낸다. 따라서 개발품 Level 2에 위치한 컨버터(Converter Ass’y), 인버터(Inverter Ass’y) 그리고 HEP inverter ass’y와 LCC를 비교한다. 개발품은 기존품에 비해 세부적으로 분리하여 사용함으로써 각각 구성품별 교체가 가능하여 운용에 따른 유지보수 비용을 절감할 수 있다. 그림. 4는 기존품 GTO 모듈과 이에 상응하는 개발품에 대한 LCC 분석을 나타낸다.

LCC 분석 결과 기존품의 경우 재료비가 전체비용의 72.2%를 차지하였다. 하지만 재료비는 주변환장치를 초기 도입당시 필수적으로 사용되는 비용으로 LCC 절감 측면에서 영향을 미치지 않는다. 따라서 20.7%의 비중을 차지하는 고장정비비를 최소화하는 것이 개발품에 대한 LCC 절감 방안 중 하나의 요소가 될 수 있다. 그 외 LI-3 3.3%, 운영비 2.3%, LI-8 0.9%, GI-6 0.12%, GI-3 0.5%, GI-9 0.03%, GI-10 0.01%의 비중을 차지한다. 개발품의 경우 경정비 LI-3이 57.9%로 가장 높은 비중을 차지하였다. 다음으로 LI-6이 14.2%로 높았으며 기존품에서 가장 비중이 높았던 재료비는 9.83%를 차지하였다. 이는 해외에서 구입하여 운용되고 있는 기존품에 대한 한계를 IGBT 소자 등을 적용한 컨버터, 인버터 및 HEP 장치를 개발하면서 재료비 절감을 하였기 때문이다. 그 외 중정비 GI-3 9.81%, 운영비 3.07%, GI-6 2.81%, 고장정비비 1.31%, GI-9 0.7%, GI-10 0.33%의 비중을 차지한다.

3.2 견인제어장치

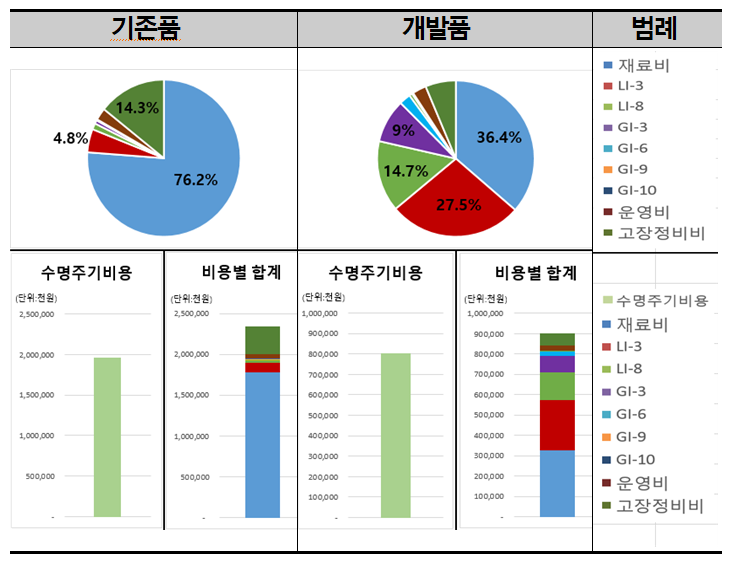

견인제어장치는 전기장치 중 하나로써 차량 운행에 있어 직접적인 영향을 미치는 주요 장치이다. 중앙제어장치(Communi- cation Control Unit, CCU)와 통신 고장이 발생할 때 차량을 보호하기 위하여 전원이 차단되고 기동을 정지시키는 기능을 갖으며 안전성을 향상시키기 위하여 유지보수가 요구되고 있는 장치 중 하나이다. 그림. 5는 견인제어장치의 기존품과 개발품에 대한 LCC 분석을 나타낸다.

LCC 분석 결과 견인제어장치는 기존품은 76.2%를 차지하고 개발품은 36.4%로 주요부품 중 재료비가 상대적으로 높은 편에 해당된다. 그러나 GTO 모듈과 마찬가지로 기존품인 경우 재료비는 초기 도입비용이므로 LCC 절감에 영향을 미치지 않는다. 따라서 14.3%의 비중을 차지하는 고장정비비를 절감하는 방법을 통해 개발품 LCC 절감을 구현할 필요가 있다. 그 외 LI-3 4.8%, 운영비 2.5%, LI-8 1.28%, GI-3 0.71%, GI-6 0.18% 등의 비중을 차지한다. 개발품인 경우 재료비 다음으로 높은 경정비 LI-3이 27.5%를 차지하고 LI-6은 14.7%를 보였다. 그 외 GI-3 9.02%이고 기존품에서 높은 편에 속했던 고장정비비는 6.26%, 운영비 2.86%, GI-6 2.36%, GI-9 0.63%, GI-10 0.27%의 비중을 차지한다.

3.3 주변환기 접촉기

주변환기 접촉기는 기존품에서 주접촉기, HEP접촉기, 예충전접촉기 및 DC링크분리로 이루어져 있다. 전기장치 중 하나로 전자력에 의해 주회로 전기를 공급 및 차단하는 장치이다. 전자석으로 제어되는 개폐기로 대전류를 개폐하는 경우가 많기 때문에 소호장치를 갖춘 것이 많으며 실질적으로 유지보수가 많이 이루어지고 있는 장치 중 하나이다.

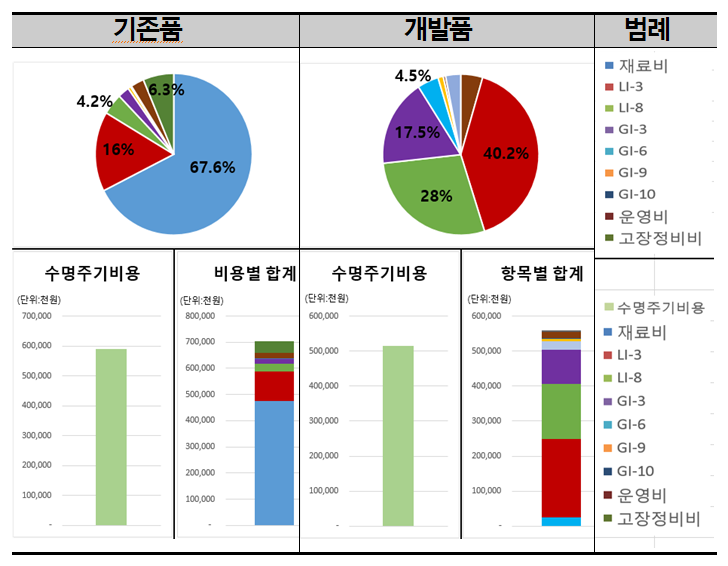

그림. 6은 기존품 주변환기 접촉기와 개발품 HK에 대한 LCC 분석을 나타낸다. LCC 분석결과 마찬가지로 재료비가 67.6%로 가장 높은 비중을 차지함을 확인할 수 있다. 다음으로 LI-3 16%, 고장정비비 6.33%, LI-8 4.24%, 운영비 2.73%, GI-3 2.36%, GI-6 0.58%, GI-9 0.15%, GI-10 0.06%으로 범례별 수명주기비용을 확인하였다. 개발품은 LCC 분석결과 LI-3이 40.2%로 가장 높은 비중을 차지하였다. 다음으로 LI-8 28%, GI-3 17.5%, 재료비 4.5%, GI-6 4.3%, 운영비 3.1%, GI-9 1.1%, GI-10 0.5%의 비중을 차지한다.

3.4 계전기 및 접촉기

계전기 및 접촉기는 주변환기 접촉기와 마찬가지로 주회로의 전기를 공급 및 차단할 수 있는 장치이며 유지보수가 많이 이루어지는 장치 중 하나이다.

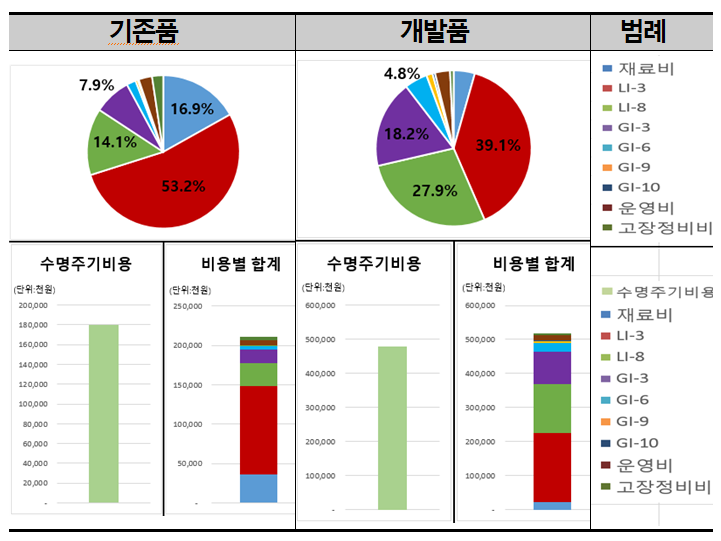

그림. 7은 기존품 구성 중 계전기 및 접촉기과 개발품 입력회로에 대한 LCC 분석을 나타낸다. 기존품 LCC 분석결과 LI-3이 53.23%로 가장 높은 비중을 차지함을 확인할 수 있었다. 다음으로 재료비 16.88%, LI-8 14.13%, GI-3 7.86%, 운영비 2.84%, 고장정비비 2,73%, GI-6 1.95%, GI-9 0,51%, GI-10 0.21%의 비중을 차지한다. 개발품은 LI-3이 39.08%로 가장 높은 비중을 차지함을 확인할 수 있었다. 다음으로 LI-8 27.9%, GI-3 18.18%, 재료비 4.41%, GI-6 4.76%, 운영비 3.12%, GI-9 1.27%, 고장정비비 0.74%, GI-1 0.54%의 비중을 차지한다.

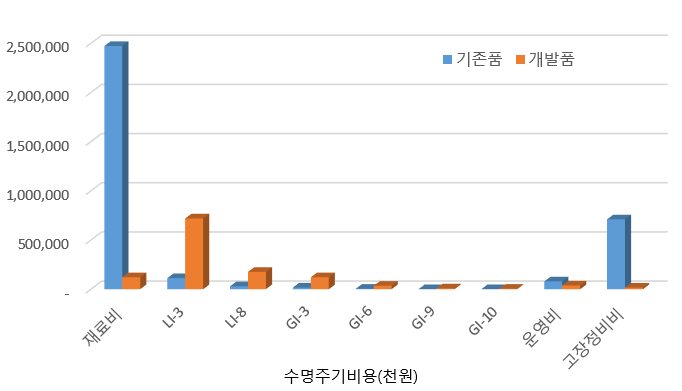

4.1 주요부품 대비 LCC 분석

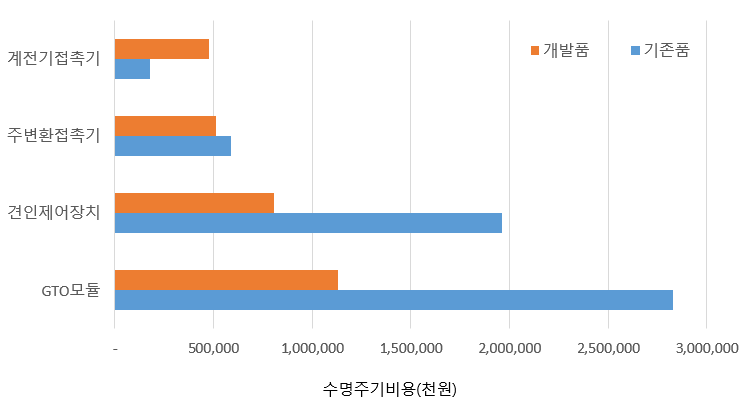

그림. 2와 그림. 3에서 보듯이 기존품과 개발품의 PBS가 상이한 부분이 존재하므로 주요부품에 대하여 비교 분석을 하였다. 비교 분석 대상은 PBS에서 기능적 특성 및 독립적으로 정의되는 Level 2 단위의 주요부품을 기준으로 하였으며 각 부품별 비용차이를 확인하였다. 그림. 9는 주요부품에 대한 LCC 비교 분석 결과를 나타낸다. 기존품 대비 개발품 비용이 전체적으로 감소함을 알 수 있다. 특히 GTO 모듈과 견인제어장치 부분에서는 절반 이상의 비용을 절감하는 것을 확인하였다. 이는 부품 단종으로 인한 보수품 가격 상승과 수입 의존도가 상당히 높은 기존 부품과는 달리 개발품의 경우 최신 부품들을 사용하므로 부품 단가 절감과 용이한 보수품 확보 및 개발품의 신뢰성 증가에 따른 평균 교체 주기의 증가 등이 주 요인으로 분석된다. 또한 주변환기 접촉기도 기존품 대비 개발품 수명주기비용이 감소함을 알 수 있다. 반면 계전기 및 접촉기의 경우 개발품 수명주기비용이 더 높은 것으로 분석되었으며, 이는 기존품 대비 개발품에 포함되어 있는 부품 수가 많아 예방정비비가 증가하여 수명주기비용이 상대적으로 증가한 것으로 판단된다.

4.2 년도별 LCC 분석

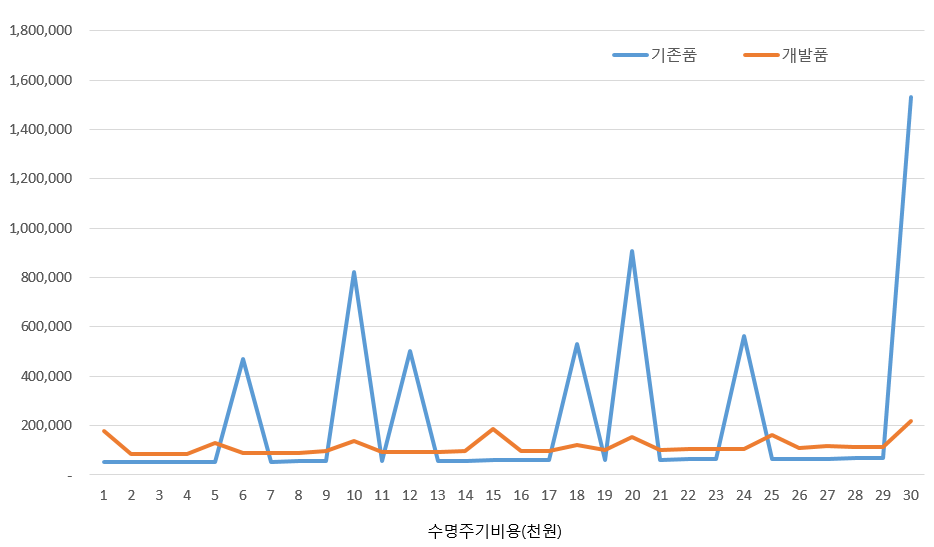

그림. 10은 기존품 및 개발품에 대한 년도별 LCC 분석 결과를 보여준다. 전체 분석기간은 기관차가 내구연한 30년 간 운행하는 것을 가정하고 분석을 수행하였다. 분석결과 전체적으로 개발품의 수명주기비용이 적은 것을 확인하였으나 도입 비용으로 인한 초기 비용 상승과 부품 교체로 인한 일부 구간에서는 기존품 보다 비용이 높은 것을 확인하였다. 기존품인 경우 부품 교체로 인한 급격한 비용 상승 구간이 있으며 30년 동안 주요부품의 교체 시기가 중복되므로 다른 년도보다 더욱 급격히 증가됨을 알 수 있었다.

4.3 기존품 및 개발품에 대한 전체적인 LCC

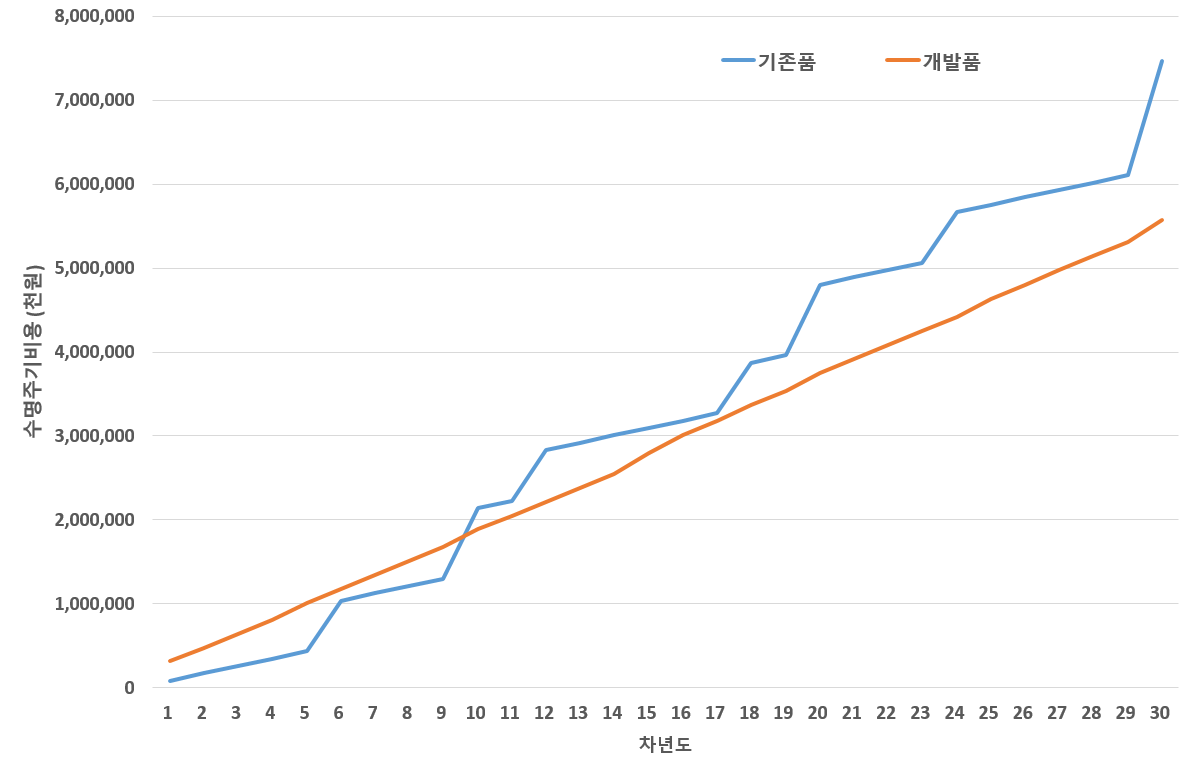

그림. 11은 기존품 및 개발품의 수명주기비용에 대한 누적 비용을 나타낸다. 기존품은 재료비의 비중이 크기 때문에 구간별 가파르게 상승하는 시점이 존재함을 알 수 있다. 개발품은 재료비를 비롯하여 예방정비비, 고장정비비 등 비용절감이 많이 이루어져 기존품 대비 완만한 추이를 보인다. 전체 분석기간인 30년간 전기기관차가 운행한다고 가정하면 개발품이 기존품 보다 약 34%의 수명주기비용 절감이 가능함을 추정하였다. 비용 절감의 가장 큰 주요 요인은 부품 구입 비용과 교체주기의 연장을 들 수 있다.
