2.1.1 윈도잉(windowing)

각각의 상황에 따라 분절한 오디오 데이터는 각 프레임의 처음과 끝이 불연속적일 수 있다. 음성 데이터의 경우, 대부분 분절 과정에서 핵심이 될 만한 정보를 가진 부분의 앞, 뒤로 어느 정도 여유를 주고 분절하는 경우가 많으므로 그 앞, 뒤의 부분은 얻고자 하는 정보와는 관계가 없을 확률이 높다. 때문에, 분석 이전에는 윈도잉(windowing)이라는 과정을 통해 처음과 끝의 신호를 작게 변환해준다. 아래는 대표적인 윈도우 함수(window function)라고 할 수 있는 hamming window⁽²⁰⁾와 이를 오디오 데이터에 적용한 것을 나타낸 것이다.

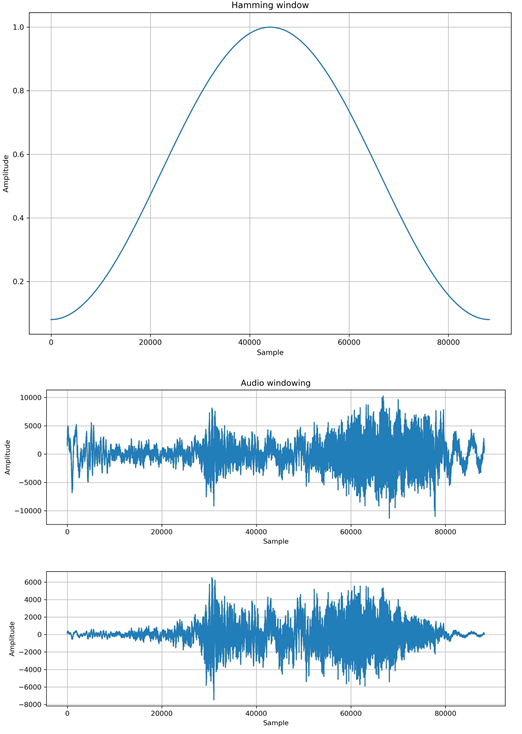

그림 1 Hamming window와 이를 적용한 오디오 데이터

Fig. 1 Hamming window and audio data applying it

결국 window 함수는 불연속에 의한 스펙트럼의 왜곡을 막기 위해 사용한다. 스펙트럼(spectrum)은 어떤 복합적인 신호를 가진 것을 분해해서 표시하는 것인데, 필요 없는 정보를 가진 신호 부분까지 분해하면 정보의 혼란이 오고, 원하는 정보를 담은 스펙트럼이 되지 않기 때문에 이를 사전에 방지하기 위해 시간 영역에서부터 windowing을 진행한다.

2.1.2 푸리에 변환(Fourier Transform)

돼지의 음성에 따른 상황 분류가 목적이기 때문에 음성에 담긴 정보를 잃지 않고 특징으로 추출하는 것이 중요하다. 그에 따라 windowing을 거친 데이터들을 주파수 영역으로 변환해주는 작업이 필요하다. 이는 신호를 주파수 성분으로 변환하는 푸리에 변환(Fourier Transform)으로 진행할 수 있다. 데이터들은 푸리에 변환 공식인 아래 식 (1)을 거쳐 시간 영역에서 주파수 영역으로 변환된다.

시간의 함수가 푸리에 변환을 거치게 되면, 함수는 주파수에 대한 복소 함수가 된다. 아래의 그림 2는 오디오 데이터에 푸리에 변환을 적용한 그림이다.

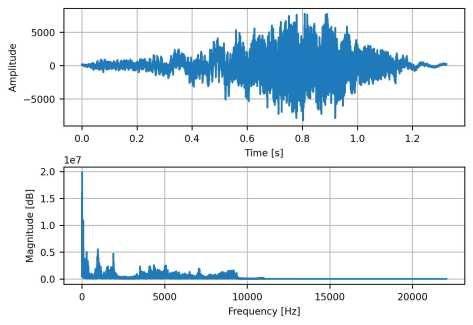

그림 2 Fourier Transform을 적용한 오디오 데이터

Fig. 2 Audio data with Fourier Transform applied

그림 2의 $x$축은 샘플링 주파수의 절반만 유효하다는 Nyquist 이론^(21-22)에 의해 기존 샘플링 주파수였던 44,100Hz의 절반인 22,050Hz가 되었으며, $y$축은 스칼라(scalar)값인 크기(magni- tude)이다.

그러나 푸리에 변환은 시간 영역에서 주파수 영역으로 변환하는 과정이기 때문에 이후 다루게 될 시간 영역에서의 특징 추출에서는 windowing 과정을 거친 직후의 데이터를 사용한다.

2.2.1 피치(Pitch)

Pitch는 음악에서 음의 높낮이를 가리키는 용어로서, 시간의 함수로 주기성을 나타낸다. Pitch가 음성의 주기적 특성을 나타내는 것이기 때문에 주파수와 관련이 되어있지만, 주파수 영역에서의 주기성이 아닌 시간 영역에서의 주기성을 보는 것이기 때문에 시간 영역의 특성이다.

동일한 간격의 시간을 중심으로 하는 여러 프레임에서 계산되며, 프레임 안에서도 여러 간격으로 나누어 계산한다. 계산은 식 (2)와 같이 자기상관 (auto-correlation)방법을 기반으로 주기성을 판독한다. 이는 cepstrum이나 comb를 기반으로 하는 기존 자기 상관 방법보다 더 정확하고 잡음에 강하다⁽²⁶⁾.

식 (2)에서 $r_{x}(\tau)$는 단기 자기 상관 함수, $r_{x\omega}(\tau)$는 window를 거친 신호의 자기 상관 함수, $r_{\omega}(\tau)$는 window의 자기 상관 함수이다. 여기서 window 신호는 전처리 과정에서 windowing 과정을 거친 신호, window는 이때 사용했던 hamming-window를 의미한다.

Pitch는 시간 영역에서 계산되었으나, 본질은 진동수와 관련이 있으므로 좌표상에 나타낼 때는 $y$축이 주파수인 스펙트로그램(spectrogram)에 표시된다.

한 음성을 여러 프레임으로 나누어서 계산하기 때문에 pitch 값은 나뉜 프레임의 개수만큼 나올 수밖에 없다. 그러므로 데이터에 대한 pitch는 최댓값(max), 최솟값(min), 중간값(median), 평균(mean) 등을 사용하는데, 본 연구에서는 평균값만을 ‘mean pitch’라는 이름의 특징으로 설정하였다.

2.2.2 강도(Intensity)

Intensity는 소리의 강도를 의미하며, 수직 방향으로 단위 면적 당 음파가 전달하는 힘($N/m^{2}$)으로 정의된다. 데이터에 대한 평균 intensity 값을 계산할 때는 식 (3)을 사용해 시간 $t_{1}$과 $t_{2}$ 사이의 intensity를 구한 후 dB로 변환하였다.

이때 $x(t)$는 pitch와 마찬가지로 오디오 데이터를 여러 프레임으로 나누어서 구한 각 프레임의 intensity 값을 의미한다.

2.2.3 지터(Jitter)와 시머(Shimmer)

음성에서의 jitter는 성대의 진동 속도가 분석 구간에서 얼마나 변하는 지를 나타내며, 이 값이 높을수록 성대의 진동이 불규칙한 음성이라고 볼 수 있다⁽²⁷⁾. Jitter는 local, abs 등으로 구분할 수 있는데, ${J}ter_{local}$은 연속된 구간 사이의 평균 절댓값 차이를 구간들의 평균 시간으로 나눈 것이고, ${J}ter_{abs}$는 연속 된 구간 사이의 평균 절댓값 차이를 계산한 것이다. 이때, ${J}ter_{local}$가 가장 일반적인 jitter 측정이기 때문에⁽²⁷⁾ 이를 선택했다. ${J}ter_{local}$은 $i$번째 분석 구간의 기간인 $T_{i}$와, 분석 구간의 수 $N$으로 식 (4)과 같이 계산되며, 백분율로 나타낸다.

Shimmer는 jitter와 함께 음성을 이용한 분석 연구에 사용되고 있을 만큼 중요한 속성⁽²⁸⁾이며, 파형에서 소리의 진동의 크기가 얼마나 변하는지를 나타낸다. Jitter와 유사하나, jitter는 파형의 주기성을 본다면, shimmer는 파형의 진폭에 대한 것이다. 실제로 shimmer의 경우 계산 방식이 연속 주기의 진폭 간의 평균 절댓값 차이를 평균 진폭으로 나눈 것으로, jitter와 동일한 것을 알 수 있다. 그림 3은 jitter와 shimmer를 나타낸 것이다.

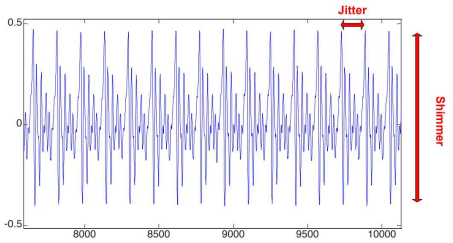

그림 3 파형에서의 jitter와 shimmer ⁽²⁹⁾

Fig. 3 Jitter and shimmer in the waveform

2.2.4 고조파 대 잡음비(Harmonic-to-Noise Ratio, HNR)

신호처리에서 신호-대-잡음비(Signal-to-Noise Ratio, SNR)는 잡음 전력 대비 신호 전력의 세기를 비교함으로써 상대적인 신호의 전력 크기를 확인한다. 이때, 크기의 단위로는 dB을 사용하며⁽³⁰⁾, 신호를 사용하는 시스템의 성능을 결정하는데도 사용된다. 마찬가지로 음성 또한 잡음에 민감한 신호이기 때문에 잡음과의 비교를 통해 잡음비를 나타낼 수 있으나 SNR이 아닌 HNR이라고 표현하며, 식 (5)와 같이 계산된다⁽³⁰⁾.

이때의 $r'_{x}(\tau)$는 시간에 대한 신호 $x(t)$의 정규화 된 자기상관 함수를 의미한다. 이 값이 높을수록 소음이 적은 소리를 나타낸다. HNR은 노화에 따른 목소리 분석⁽³¹⁾ 등의 연구에 활용 되면서 단일 지표로도 사용되기도 한다.

2.3.1 포먼트(Formant)

음성 과학 및 음성학에서의 포먼트(formant)는 사람 성대의 공명에서 발생하는 광범위한 스펙트럼 최댓값이다⁽³²⁾. 즉, 사람이 발성(發聲)할 때 성대가 공명하는 과정에서 주파수가 최대가 되는 지점(peak)을 포먼트 주파수라고 하는 것이다.

이러한 포먼트는 기초 주파수(fundamental frequency)를 그래프에 나타낸 후 스펙트럼 크기로부터 유도되는 주파수 진폭 평면 곡선인 spectral envelope⁽³³⁾를 그려 각 피크(peak) 값들을 찾는 것으로 구할 수 있다⁽³⁴⁾.

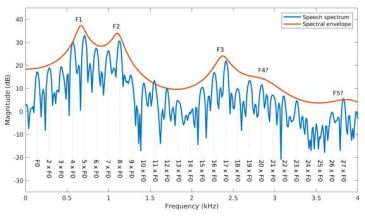

그림 4 음성신호의 formant 계산⁽³⁵⁾

Fig. 4 Calculation of the formant of the speech signal

2.3.2 Mel-Frequency Cepstral Coefficient (MFCC)

사람이 달팽이관을 통해 소리를 인식할 때, 달팽이관의 각 부분은 각기 다른 주파수를 감지한다⁽³⁶⁾. 이러한 달팽이관이 감지하는 주파수를 기반으로 하여 사람은 소리를 인식하게 된다. 아래 그림 5는 말려있는 달팽이관을 길게 펴서 본 그림이다.

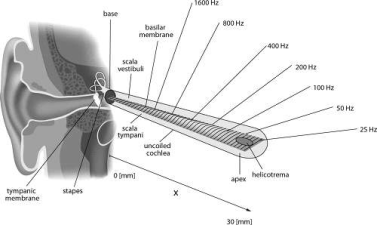

그림 5 사람의 달팽이관을 펼쳤을 때의 모습⁽³⁷⁾

Fig. 5 The appearance when the cochlea is unfolded

그러나 달팽이관은 낮은 주파수의 변화를 잘 감지하지만⁽³⁷⁾, 주파수가 높은 대역으로 갈수록 변화를 감지하기 어려워한다는 특수한 성질이 있다. 예를 들어, 사람은 실제로 200Hz에서 500Hz로 변화하는 소리는 변화를 인식하기가 쉽지만 12,000Hz에서 13,000Hz로 변하는 소리는 잘 감지하지 못한다. 그 이유는 달팽이관의 구조에 있다. 달팽이관에서 저주파 대역을 감지하는 부분은 상대적으로 굵지만, 고주파 대역으로 갈수록 감지하는 부분이 점점 얇아지기 때문이다. 이런 특성을 이용하여 특징을 추출한 것이 MFCC이다. 그러나 MFCC는 이전까지의 전처리 과정 이후에도 처리가 필요하다.

FFT를 거친 신호는 주파수 영역으로 변환되었으며, 변환된 신호는 Mel Filterbank라고 하는 필터들의 집합을 거치게 된다. Mel Filterbank는 band-pass filter들로 구성되어 있으며, 각 filter의 중심 주파수 배열은 인간의 주파수 지각 단위인 Mel 단위를 기반으로 한다⁽³⁸⁾. 그림 6은 Mel Filterbank를 보여준다.

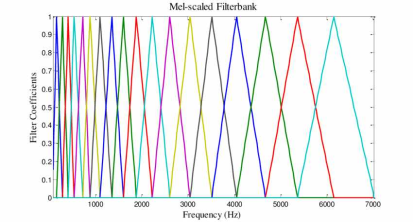

그림 6 Mel Filterbank⁽³⁹⁾

Fig. 6 Mel Filterbank

Mel Filterbank를 거친 신호에 로그를 취해준다. 그 이유는 일반적으로 소리가 두 배 크게 들리게 하기 위해서는 실제로 에너지의 8배를 인가하듯이, 인간의 귀가 소리의 크기를 선형(Linear)적으로 감지하는 것이 아니기 때문이다. 그리고 Filterbank는 모두 중첩되어 있기 때문에 에너지들 사이에는 상관관계가 존재하게 된다. 상관관계를 분리해주기 위해 DCT(Discrete Cosine Transform, 이산 코사인 변환)를 계산한다. DCT는 아래 식 (6)과 같다⁽⁴⁰⁾.

DCT는 특정 신호를 코사인 함수의 합으로 표현하는 변환이다. 이 때 앞쪽 코사인 함수의 계수가 변환 전 데이터의 대부분의 정보를 가지고 있고 뒤로 갈수록 0에 근사한다. 즉, 낮은 주파수 쪽으로 에너지 집중 현상이 일어나는 것이다.

MFCC는 이 계수들 중 주파수가 낮은, 즉 정보와 에너지가 몰려있는 12개의 계수(cepstrum coefficient)를 선택해 이를 특징으로 사용한다. 그리고 이 12개 계수에 해당하는 각 프레임의 에너지를 13번째 특징으로 사용한다. MFCC 13개의 각 프레임 간 차이를 1차 차분, 다시 이 값의 프레임 간 차이를 2차 차분으로 구해서 해당 값들을 추가적인 특징으로 사용한다. 따라서 1차 차분 값들과 2차 차분 값들까지 총 39개의 값을 최종적으로 사용한다.

음성 신호는 시간에 따라 변화하지만, 분석 과정에서는 프레임으로 잘라서 데이터를 보고 있으므로 정보를 충분히 반영하지 못할 수 있다. 이러한 점을 보완하기 위해 각 프레임 간의 차이를 구해 특징으로 사용하는 것이다.

MFCC를 표현할 때의 y축은 ‘Mel scale [Hz]’로 나타내는데, 이는 mel scale에 의해 결정된 주파수이다. 즉, mel scale로 구해진 결과 값을 주파수로 환산하여 보여준 것이다. Mel 단위를 Hertz로 변환하는 식과 반대로 Hertz에서 Mel단위로 변환하는 식은 아래와 같다⁽⁴¹⁾.

3.3.1 선형 서포트 벡터 머신(Linear SVM)

SVM에서 데이터 점이 $p$-차원의 벡터로 주어졌을 때, 이러한 데이터 점을 $(p-1)$-차원의 초평면으로 분류할 수 있는지를 확인하는 것이 목표이다. 이러한 작업을 선형 분류(linear classification)라고 한다. 데이터를 분류하는 초평면은 여러 경우가 나올 수 있다. 초평면을 선택하는 방법은 가장 큰 마진(margin)을 가지는 초평면을 선택하는 것이다. 그리고 초평면에서 가장 가까운 각 클래스의 데이터 점들 간의 거리를 최대로 하는 초평면을 선택한다.

마진(margin)은 결정 경계와 그 경계에 가까이 있는 데이터 점들(서포트 벡터, support vector)의 거리를 의미하며, 최적의 결정 경계는 데이터 점들 간의 거리를 최대로 한다. 즉, 마진을 최대화 한다. SVM에서는 결정 경계를 정의하는 것은 서포트 벡터이기 때문에 데이터 점들 중에서 서포트 벡터만 잘 골라내면 나머지 수많은 데이터 점들을 무시할 수 있다.

그런데 데이터의 양이 많아지면 모든 데이터에 대해 고차원으로 매핑(mapping)하고 이를 다시 내적 해야 하므로 연산량이 증가한다. 이를 해결하기 위해 커널(kernel)을 도입한다. 커널 $K$는 다음의 식 (10)으로 정의된다.

매핑함수 $\Phi$는 선형 변환(Linear transform)이고 그에 해당하는 표준행렬(standard matrix)을 $A $라고 두면 다음과 같이 쓸 수 있다.

여기서 $\Phi$를 $m$차원에서 $n$차원으로 매핑해주는 함수라고 가정하자. 그러면 각각의 차원 수는 다음과 같다.

따라서 $K$의 결과는 스칼라가 된다. 그리고 $K(x_{i},\: x_{j})$로 구성된 행렬은 대칭행렬(symmetric matrix)이어야 한다.

정리하자면, SVM에서 선형 커널(linear kernel)의 경우는 식 (13)이 된다.

3.3.2 방사 기저 함수(Radial Basis Function, RBF)

RBF의 커널 함수는 가우스 함수(Gaussian function)와 동일한 형태여서 가우시안 커널(Gaussian Kernel)이라고도 불린다. RBF 커널 $K$는 식 (14)와 같이 표현된다⁽⁵¹⁾.

여기서 $\gamma$는 커널의 흩어짐을 설정한다. 가우시안 분포에서 분산에 해당하는 부분으로, 최적화를 위한 자유 파라미터(free parameter)라고 부른다. $\gamma$ 값은 작아질수록 마진이 넓어지고, 커질수록 마진이 작아지면서 세분화 된다.

또한, RBF 커널은 무한대로 변환될 수 있는데, $\gamma = 0.5$로, $||x_{1}||=||x_{2}|| = 1$로 가정하면,

이 된다.

식 (15)의 마지막 줄은 차수가 무한대인 다항커널(Poly- nomial kernel)과 같다. 즉, 무한대의 특징 공간으로 사상시켜 비선형적인 결정 경계를 만들 수 있다는 의미이다.

3.4.1 K-fold 교차 검증(K-fold cross-validation)

K-fold 교차 검증(K-fold cross-validation, k-fold 교차검증)은 전체 데이터를 k개로 나누고 k번의 평가를 실시하는데, 이때 테스트 데이터를 중복 없이 바꾸어 가면서 평가를 진행한다. 평가는 한 번 실시할 때마다 모델을 생성하고 예측을 진행하여 이에 대한 에러 값을 추출한다. 그림 10은 k-fold 교차 검증을 나타낸 그림이다.

각 fold에서 평가를 진행한 후 기록된 에러를 바탕으로 최적의 모델을 찾고, 해당 모델을 바탕으로 전체 훈련 데이터의 학습을 진행한다. 이후, 해당 모델을 처음에 분할했던 테스트 데이터를 활용해 마지막으로 평가한다. 이때 데이터의 분할 개수인 k를 10으로 설정하는 것이 일반적이지만⁽⁵³⁾, 데이터나 모델에 따라 변경할 수 있다. 또한, k-fold는 정답 클래스의 비율이 거의 비슷하도록 분할된다.

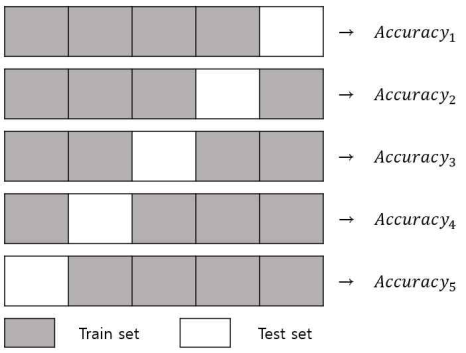

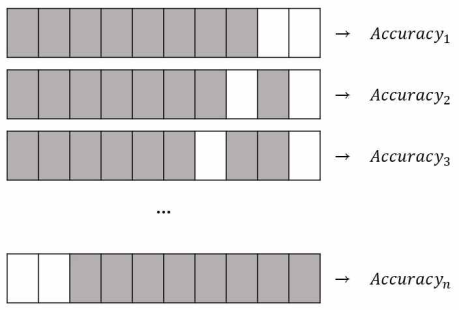

그림 10 K-fold 교차 검증

Fig. 10 K-fold cross-validation

보통 k-fold는 일반화 성능을 만족시키는 최적의 하이퍼 파라미터(hyper-parameter)를 구하기 위한 모델 튜닝에 사용된다. 여기서의 하이퍼 파라미터는 fold별로 구해진 값들의 평균이다. 그림 19의 경우에는 전체 정확도가 각 fold별 정확도의 평균이다(식 (17)).

k-fold 과정은 모든 데이터를 빠짐없이 훈련과 테스트 데이터로 쓸 수 있으나, 데이터의 분할 개수에 따라 반복적으로 진행하기 때문에 시간이 다소 오래 걸린다는 단점이 있다.

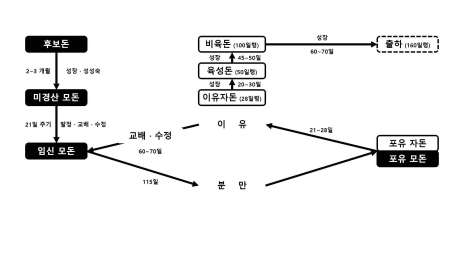

4.1.1 축사의 돼지 상황 구분

음성의 분절은 표기된 시간대를 기준으로 하지만, 그 시간대는 사건(event)이 발생한 기준이다. 이때의 사건(event)은 표 3에 나타낸 상황으로, 총 8개로 구분된다.

4.1.2 연구에 적용할 상황 선정

분절한 음성 데이터는 파이썬(Python 3.7) 코드를 작성하여 특징들을 추출했다. 이때 프레임의 수가 부족하거나 설정한 주파수 범위를 벗어나서 추출하지 못한 특징은 숫자가 아닌 값(Not a Number, NaN)으로 저장되었다. ‘결측값’이라고도 불리는 NaN은 수치로 볼 수 없기 때문에 분류에 특징으로 활용할 수 없다. 그러므로 NaN 값을 포함한 음성 데이터는 분류를 위한 데이터셋(dataset)에서 제외했다.

이렇게 선정된 상황은 ‘놀람,’ ‘눌림,’ ‘기침’으로, 각 상황은 그림 12로 나타냈다.

그림 12 (a) 놀람 : 가운데 보이는 돼지가 아래 돼지를 뛰어 넘어가면서 아래 돼지가 놀란 상황, (b) 눌림 : 가운데에서 한 돼지가 아래 돼지를 누른 상황, (c) 기침 : 돼지가 몸을 들썩이며 기침하는 상황

Fig. 12 (a) Surprised: The pig in the middle jumps over the lower pig, and the lower pig is surprised, (b) Pressed: A pig in the center presses the lower pig, (c) Cough: The situation of pig’s coughing

4.1.3 상황에 대한 데이터

각 상황에 대한 음성 데이터의 차이는 특징을 추출하는 과정에서 볼 수 있는 Mel-spectrogram, MFCC로 볼 수 있다. 그림 13부터 그림 15를 보면서 상황에 따른 음성 데이터가 확연한 차이가 있는지 확인한다.

마지막 그래프를 살펴보기 전에 periodogram에 대해 설명하자면, periodogram은 신호가 푸리에 변환을 한 후에 이 출력 값을 정규화해서 전력 스펙트럼 밀도를 구한 것을 주파수에 대해 어떻게 분포하는지 나타낸 것이다. Periodogram을 계산하는 방법 중에서 흔히 두 가지를 쓰는데, Bartlett의 방법과 Welch의 방법이 있다.

Bartlett의 방법은 평균 periodogram의 방법으로 알려져 있으며⁽⁵⁴⁾, 파워 스펙트럼을 추정하는데 사용된다. 이전까지 periodogram을 그리던 방법과는 달리 관측 구간을 나누어 스펙트럴(spectral) 추정량을 각각 추정한 후, 이 값들을 평균으로 사용한다. 그러나 표준 periodogram에서 분해능(resolution)을 줄이는 대신에 periodogram의 분산을 줄인다^(55-56).

Welch의 방법은 스펙트럼 밀도 추정을 위한 접근법으로, Bartlett의 방법에서 관측 구간을 나눌 때 앞, 뒤로 약간씩 겹치도록 하는 방법이다. 이렇게 하면 기존보다 잡음이 제거된 periodogram을 그릴 수 있다는 것이다⁽⁵⁷⁾.

그래프에는 Bartlett 방식과 Welch 방식을 모두 나타냈다. 방금 설명한 대로 Bartlett의 방법에 비해 Welch의 방법이 훨씬 깔끔하게 그려지는 것을 볼 수 있다. 그리고 y축의 PSD(Power Spectral Density)는 전력 스펙트럼 밀도라고 하며, 신호 주파수에 따른 전력 밀도를 나타낸 것이다.

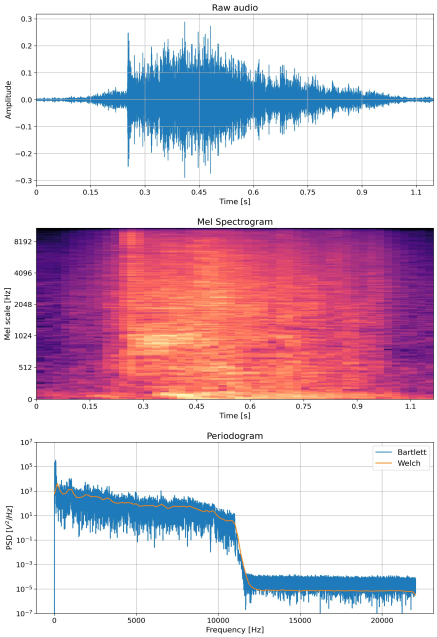

그림 13 비육돈이 grunt 소리를 낼 때 ‘놀람’의 오디오 데이터

Fig. 13 Audio data of ‘surprise’ when the pig makes a grunt sound

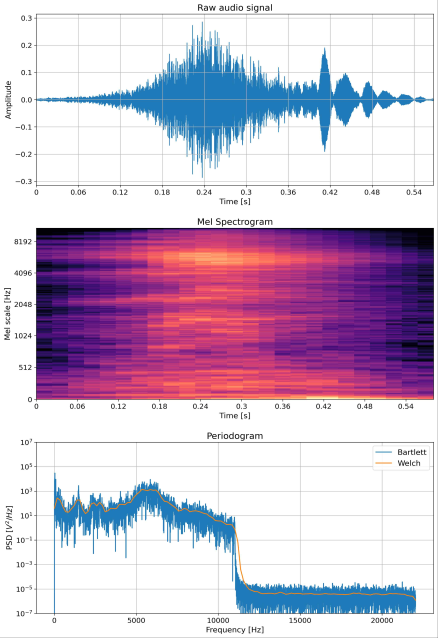

그림 14 비육돈이 grunt 소리를 낼 때 ‘눌림’의 오디오 데이터

Fig. 14 Audio data of ‘pressed’ when the pig makes a grunt sound

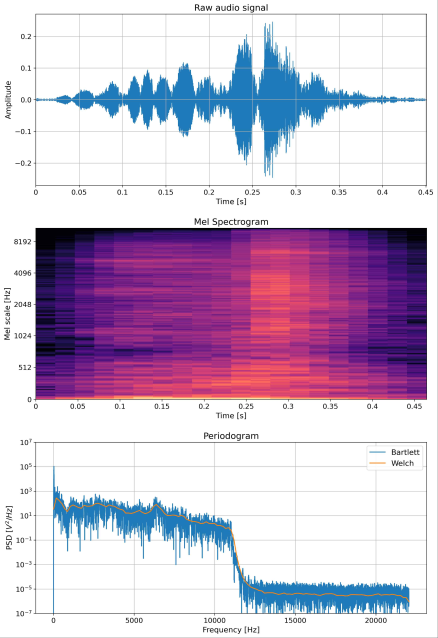

그림 15 비육돈이 grunt 소리를 낼 떄 ‘기침’의 오디오 데이터

Fig. 15 Audio data of ‘cough’ when the pig makes a grunt sound

4.1.4 데이터 구성

‘자돈,’ ‘육성돈’ 등의 돼지 구분과 ‘grunt,’ ‘squeal’ 등과 같은 발성음의 구분을 숫자로 변경했다. 필자가 사용할 머신러닝 알고리즘에서는 문자열을 입력 값으로 받지 않기 때문이다⁽⁵⁸⁾. 표 4에서 수치화된 내용을 볼 수 있으며, 특징뿐만 아니라 정답으로 사용될 라벨(label)까지 숫자로 변환했다.

실험을 시작하기에 앞서, 학습 데이터와 테스트 데이터로 나눈 후, 특징값들과 정답으로 다시 한번 나누어 준다. 그림 16에 데이터를 나누는 과정을 다이어그램(block diagram)으로 나타냈다. 학습 데이터와 테스트 데이터는 전체 데이터를 무작위로 섞은 후 8:2의 비율로 나누어주었다.

특징과 정답으로 나눈 데이터는 학습 데이터의 경우 각각 x_train, y_train이 되어 분류기가 각 특징에 대한 정답을 학습할 수 있는 기반이 된다. 반대로 테스트 데이터에서의 특징과 정답은 각각 x_test, y_test가 되고, x_test는 분류기가 예측해야 할 특징값이다. 이후 y_test와 예측된 값을 비교하여 정확도(accuracy)를 얻게 된다.

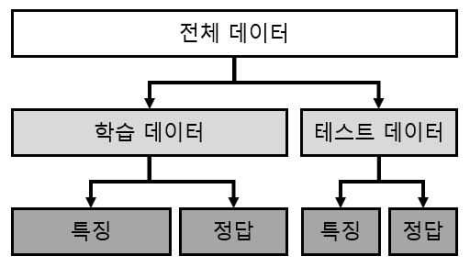

그림 16 학습 데이터와 테스트 데이터로 분할

Fig. 16 Split into training data and test data

4.2.1 실험 내용

첫 번째 실험은 돼지의 구분, 발성음의 구분과 함께 주로 병리학의 목적으로 분석하는 프로그램인 Praat과 MDVP에서도 분석 지표로 사용하는 pitch, intensity, jitter, shimmer, HNR, formant를 특징으로 사용한다. 음성 분석에 관련된 연구에서 사용되는 프로그램들인 만큼 동물의 발성음을 분석하는데도 효과가 있는지 확인하기 위함이다.

분류는 Decision tree, KNN, 선형 SVM, 비선형 SVM(RBF 커널) 순으로 진행되며, 결과에 대한 판단은 표 1의 평가 지표를 기반으로 한 분류 결과표(classification report), 혼동 행렬(confusion matrix)로 진행한다.

4.2.2 실험 결과

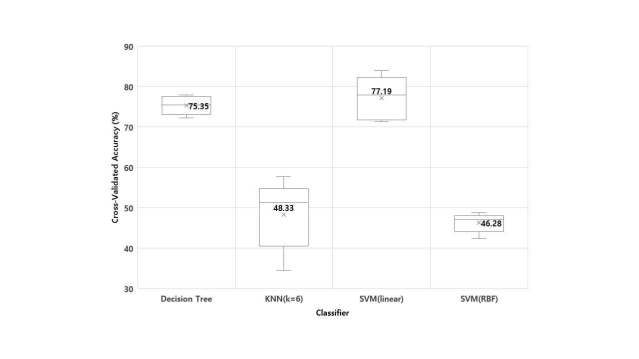

그림 17 실험 1 : 분류기 간의 정확도 비교

Fig. 17 Experiment 1: Accuracy comparison between classifiers

먼저 각 분류기의 정확도를 그림 17을 통해 비교한다. 교차 검증의 식 (17)을 이용해 각 분류기를 5번 실행했을 때의 정확도 평균값을 나타낸 것이다. 선형 SVM이 77.19%로 가장 높고, 결정 트리가 75.35%로 그다음을 기록했다. 그러나 KNN과 비선형 SVM(RBF 커널)의 평균값은 50%에도 미치지 못하는 것으로 나타났다.

그리고 각 특징들이 분류에 어느 정도 영향을 미치는지 알아보도록 한다. 이는 아래 그림 18로 나타냈으며, 수치가 높을수록 분류에 있어 중요한 특징이다.

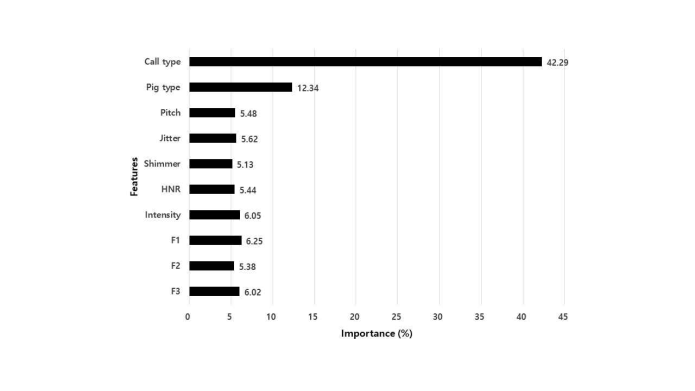

그림 18 실험 1 : 특징들의 중요도

Fig. 18 Experiment 1: Importance of Features

분류 결과표(Classification Report)는 각 분류기에 대한 분류 결과를 정규화(Normalization)하여 보여준다. Classification report의 precision과 recall은 식 (17)에 나와 있으며, f1-score는 precision과 recall의 조화평균으로 구해진다(식 (18)). f1-score는 0.0부터 1.0 사이의 값이고, 높을수록 좋다. 그림에는 간단히 나타내기 위해 f1로 표현되어 있다. 또한. 그림의 support는 각 항목에 대한 데이터의 개수를 나타낸다.

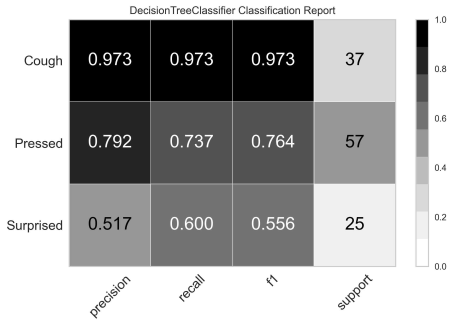

그림 19 실험 1 : Decision tree의 classification report

Fig. 19 Experiment 1: Classification report of Decision tree

그림 19에서 precision은 ‘참으로 예측한 것들 중에서 실제로 참인 것들의 비율’이고, recall은 ‘실제로 참인 것들 중에서 참으로 예측한 것들의 비율’을 의미한다. 결정 트리의 경우, ‘기침’에 대한 precision과 recall이 97.3%로 실험 결과 중에서는 가장 높고, ‘눌림,’ ‘놀람’ 순으로 값들이 높다.

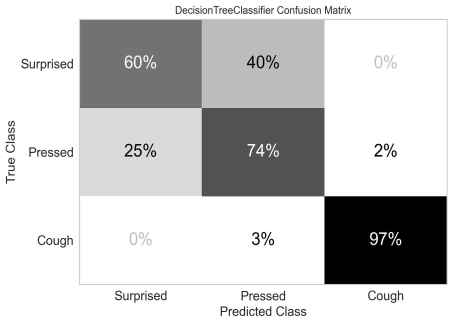

그림 20 실험 1 : Decision tree의 confusion matrix

Fig. 20 Experiment 1: Confusion matrix of Decision tree

그림 20은 결정트리의 혼동행렬을 나타낸 것으로, 실제 라벨(label)들 중 예측한 라벨(label)의 비율을 나타낸 것이다. 분류 결과표에서 ‘기침’이 가장 높았던 것처럼 혼동행렬에서도 ‘기침’을 ‘기침’이라고 예측할 확률이 가장 높았고, ‘눌림,’ ‘놀람’ 순으로 확률이 높았다.

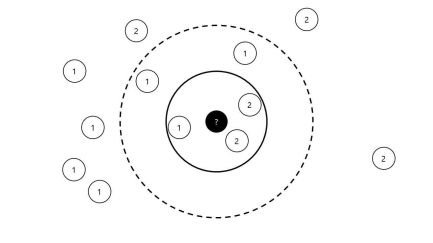

다음으로는 KNN에 대한 결과를 보기 전에, 1부터 10까지의 k 값에 대한 정확도를 비교한다. 이는 그림 21로 나타냈다.

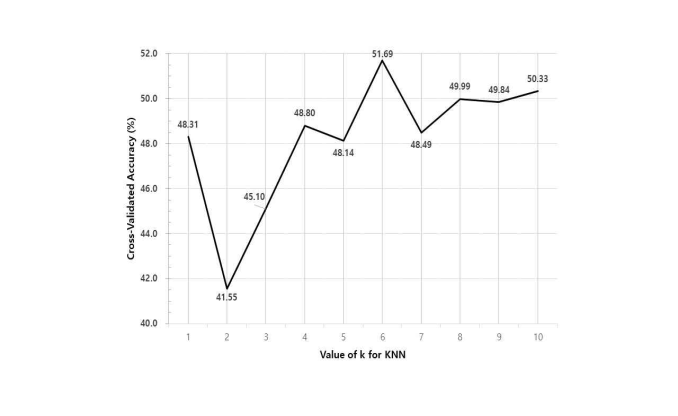

그림 21 실험 1 : k 값에 따른 KNN 정확도

Fig. 21 Experiment 1: Accuracy of KNN according to k value

그림 21은 KNN에서의 k 값에 따라 교차 검증을 통한 정확도에 차이가 있음을 보여준다. 그림 17과 같이 5회의 교차 검증을 한 후, 정확도의 평균값을 나타낸 것으로, k가 6일 때 정확도가 가장 높은 것을 알 수 있다. 그러므로 분류 결과표 및 혼동행렬은 k가 6일 때의 결과를 그림 22와 그림 23으로 나타낸 후 분석한다.

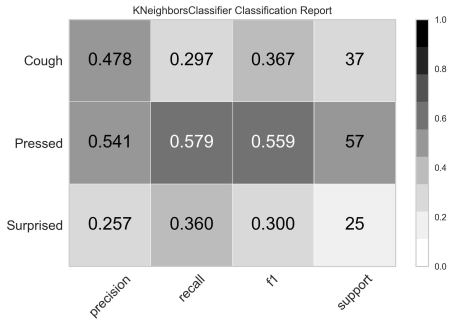

그림 22 실험 1 : KNN(k = 6)의 classification report

Fig. 22 Experiment 1: Classification report of KNN(k = 6)

KNN에서는 ‘눌림’에 대한 분류가 그나마 가장 잘 된 것으로 나타났다. 그러나 ‘눌림’에 대한 평가 지표들이 결정 트리의 분류 결과표에서 가장 낮았던 수치보다 KNN의 수치가 더 낮다. 따라서 KNN의 ‘눌림’은 내부에서는 분류가 가장 잘 된 것으로 볼 수 있지만, 결정 트리와 비교했을 때는 분류가 제대로 이루어지지 않았다고 해석할 수 있다.

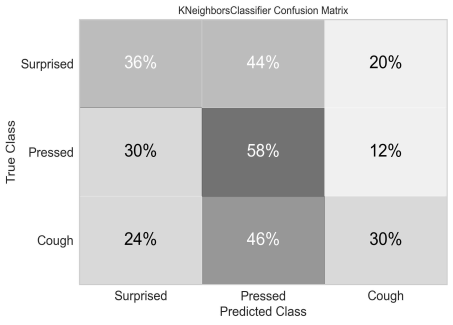

그림 23 실험 1 : KNN(k = 6)의 confusion matrix

Fig. 23 Experiment 1: Confusion matrix of KNN(k = 6)

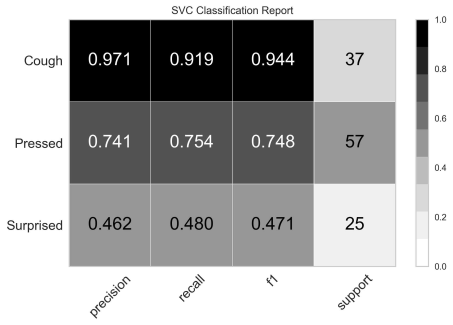

그림 24 실험 1 : 선형 SVM의 classification report

Fig. 24 Experiment 1: Classification report of linear SVM

혼동행렬에서도 마찬가지의 결과를 볼 수 있다. ‘눌림’에 대한 예측 비율이 58%로 나타났지만, 결정 트리의 예측 비율 중 가장 낮은 것이 60%인 것과 비교하면 KNN의 분류 결과는 결정 트리보다 좋지 않은 것을 알 수 있다.

선형 SVM의 경우에는 결정트리와 가장 비슷한 양상을 보이며, ‘기침’에 대한 분류가 가장 잘 된 것으로 나타났다.

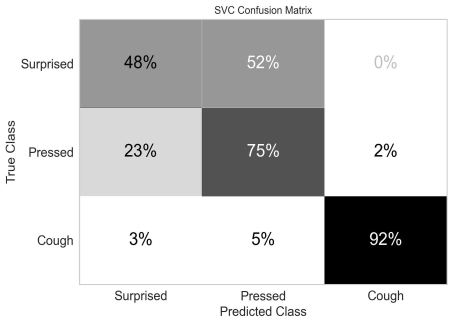

그림 25 실험 1 : 선형 SVM의 confusion matrix

Fig. 25 Experiment 1: Confusion matrix of linear SVM

그림 25는 선형 SVM의 혼동행렬을 나타낸 것이다. 정확도는 가장 높았으나, ‘놀람’에 대한 예측 확률은 48%, ‘눌림’에 대한 확률은 52%로 두 가지를 구분하지 못하는 모습을 보인다.

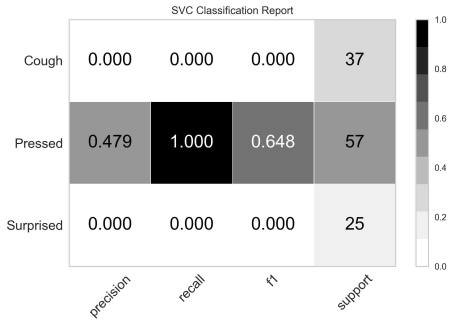

그림 26 실험 1 : SVM(RBF 커널)의 classification report

Fig. 26 Experiment 1: Classification report of SVM(RBF kernel)

그러나 비선형이라고 할 수 있는 SVM의 RBF 커널의 경우에는 그림 26과 그림 27에서처럼 모든 데이터를 ‘눌림’으로 구분하고 있다.

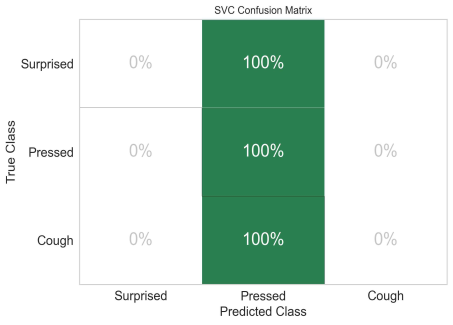

그림 27 실험 1 : SVM(RBF 커널)의 confusion matrix

Fig. 27 Experiment 1: Confusion matrix of SVM(RBF kernel)

4.3.1 실험 내용

실험 1이 음성 분석 프로그램들의 지표를 사용했다면, 실험 2는 음성 인식 기술에 사용되고 있는 지표를 사용해 분류한다. 실험 1과 마찬가지로 돼지의 구분, 발성음의 구분 또한 MFCC와 함께 특징으로 사용한다.

MFCC는 각 음성 데이터 당 20개를 사용한다. 돼지의 구분, 발성음의 구분까지 특징으로 사용하므로 실험 2에서 분류에 사용될 특징은 22개가 된다. 데이터를 나누어서 학습, 테스트를 하거나, 분류의 순서와 같은 실험 과정은 모두 실험 1과 동일하다.

4.3.2 실험 결과

실험 1과 마찬가지로 각 분류기의 정확도를 먼저 그림 37로 비교하고, 그림 38을 통해 특징들이 분류에 얼마나 영향을 끼치는지 알아본다.

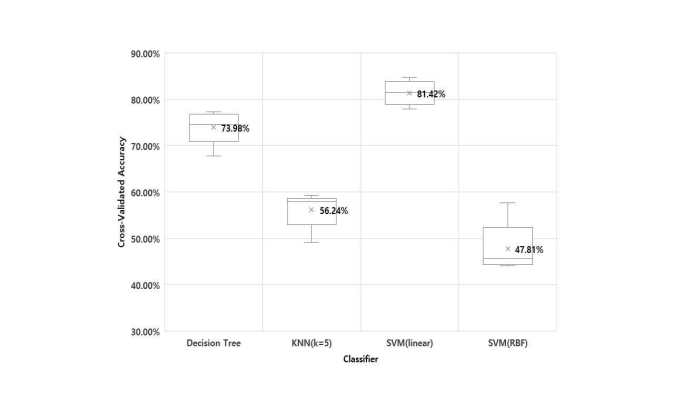

그림 28 실험 2 : 분류기 간의 정확도 비교

Fig. 28 Experiment 2: Accuracy comparison between classifiers

MFCC를 이용한 분류 정확도에서 결정 트리와 선형 SVM은 정확도가 실험 1에 비해 증가했으며, KNN과 비선형 SVM(RBF 커널)은 감소한 것을 볼 수 있다.

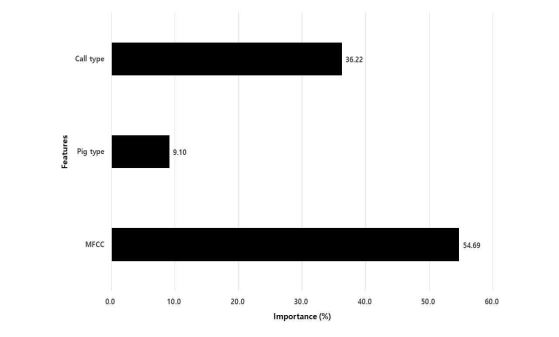

그림 29 실험 2 : 특징들의 중요도

Fig. 29 Experiment 2: Importance of Features

MFCC를 썼을 때는 MFCC가 가장 높은 비율을 차지했으며, 발성음의 구분과 돼지의 구분이 그 다음으로 나타났다. 또한, 실험 1과 다른 특징으로 분류를 했기 때문에 이번에도 각 분류기별 분류 결과표와 혼동행렬을 통해 결과를 분석한다.

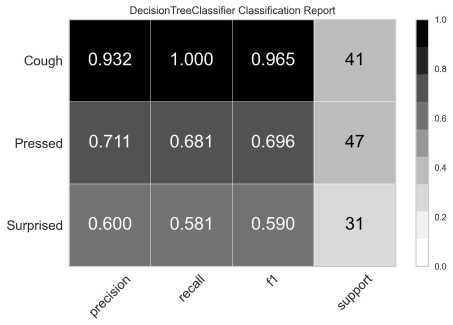

그림 30 실험 2 : Decision tree의 classification report

Fig. 30 Experiment 2: Classification report of Decision tree

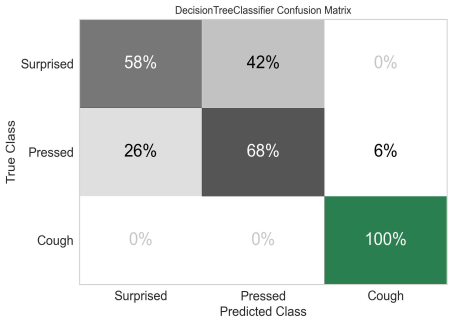

그림 31 실험 2 : Decision tree의 confusion matrix

Fig. 31 Experiment 2: Confusion matrix of Decision tree

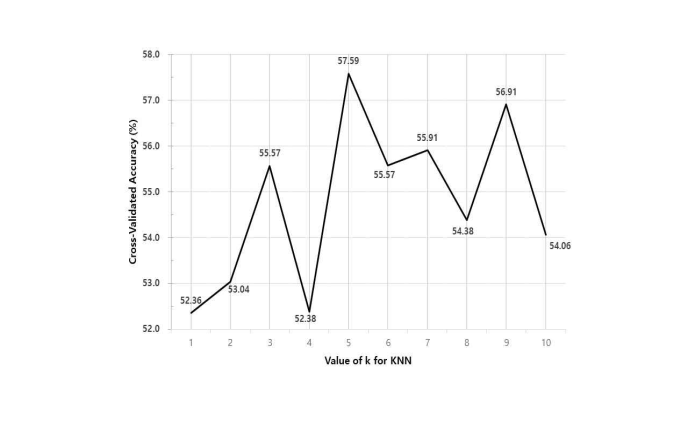

그림 32 실험 2 : k 값에 따른 정확도

Fig. 32 Experiment 2: Accuracy of KNN according to k value

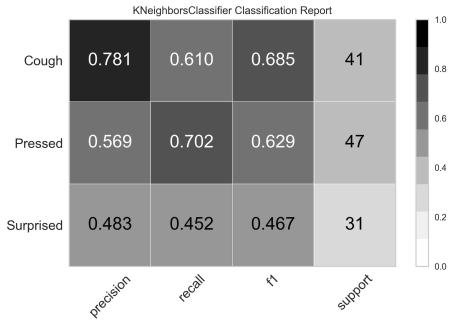

그림 33 실험 2 : KNN(k = 5)의 classification report

Fig. 33 Experiment 2: Classification report of KNN(k = 5)

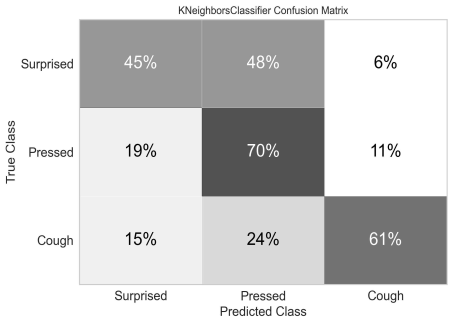

그림 34 실험 2 : KNN(k = 5)의 confusion matrix

Fig. 34 Experiment 2: Confusion matrix of KNN(k = 5)

실험 1과 비교하여 ‘기침’에 대한 precision은 낮아졌으나, recall이 100%로 매우 높은 수치를 기록했다. Recall이 ‘실제로 참인 것들 중에서 참으로 예측한 비율’이므로 ‘기침’에 대한 예측 확률은 높다고 볼 수 있다.

이는 혼동행렬에서 더 뚜렷하게 나타나는데, ‘기침’에 대한 예측 확률이 100%가 된다. 그러나 ‘놀람’에 대한 구분은 58%로 ‘눌림’과 제대로 구분한다고는 표현할 수 없다.

실험 1과 마찬가지로 KNN에 대한 결과를 보기 전에, k 값에 따른 정확도를 비교한다. 정확도는 교차 검증의 평균값이다.

k를 1부터 10까지의 범위에서 분류를 진행했을 때의 정확도 중에서 k가 5일 때의 정확도가 57.59%로 가장 높았다. 따라서 결과 평가는 k가 5일 때의 KNN으로 진행한다.

실험 1의 결과에 비해 전체적인 분류 평가 지표의 수치가 증가한 것을 볼 수 있다. 무엇보다 ‘기침’에 대한 precision이 특히나 증가했으며, ‘놀람’에 대해서도 precision, recall, f1-score가 10% 이상 증가했다.

KNN은 실험 1과 비교하여 ‘기침’에 대한 분류 확률 자체가 오른 것을 볼 수 있다. 그러나 여전히 ‘놀람’의 데이터에 대해서는 ‘눌림’과의 분류를 어려워하는 것을 확인할 수 있다.

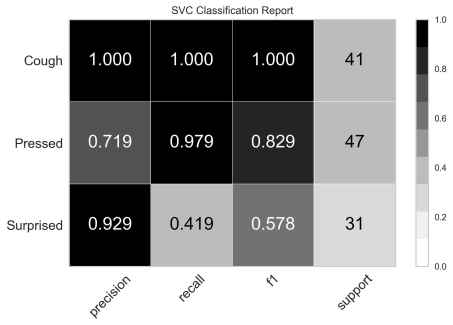

그림 35 실험 2 : 선형 SVM의 classification report

Fig. 35 Experiment 2: Classification report of linear SVM

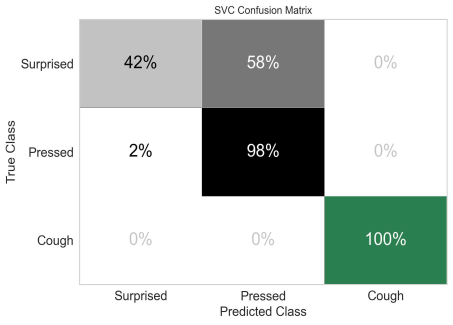

그림 36 실험 2 : 선형 SVM의 confusion matrix

Fig. 36 Experiment 2: Confusion matrix of linear SVM

선형 SVM은 ‘기침’에 대한 모든 수치가 100%로, ‘기침’에 대해서는 완전히 분류를 했다고 볼 수 있다. ‘눌림’에서도 혼동행렬에서 98%를 나타내는 것으로 보아, 대부분의 데이터를 분류할 수 있다고 봐도 무방하다. 그러나 ‘놀람’에서는 precision이 높음에도 불구하고 recall과 혼동행렬에서의 수치가 약 42%로 여전히 구분을 어려워하는 모습을 볼 수 있다.

RBF 커널 SVM은 실험 1과 마찬가지로 데이터 전체를 ‘눌림’으로 구분한다. 때문에, 본 연구에서는 RBF 커널 SVM은 적합하다고 볼 수 없다.

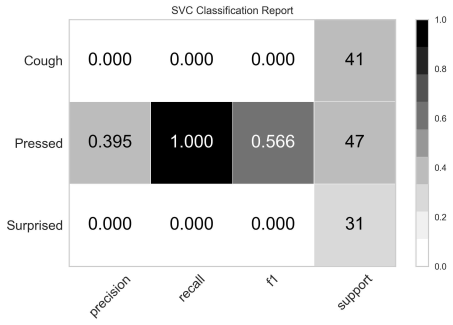

그림 37 실험 2 : SVM(RBF 커널)의 classification report

Fig. 37 Experiment 2: Classification report of SVM(RBF kernel)

그림 38 실험 2 : SVM(RBF 커널)의 confusion matrix

Fig. 38 Confusion matrix of SVM(RBF kernel)
