2.1 학습대상 게임 소개 및 게임 진행방식

본 논문에서는 ‘Timberman’ 게임에 대해 강화학습 모델을 구축하려 한다. ‘Timberman’은 2014년 구글 플레이 앱스토어에 발매된 모바일 게임으로서 나무꾼이 나무를 베어가며 진행하는 벌목 콘셉트의 게임이다.

그림 1 게임 초기 상태와 1단계 진행상태(우측이동 결과)

Fig. 1 Initial state of the game and the progress state of step 1 (Result of moving to the right)

게임이 시작되면 그림 1의 좌측과 같이 중앙의 나무를 기점으로 좌우에 임의 개수의 나뭇가지들이 산재하여있다. 플레이어는 화면 하단에서 좌우 이동 중 하나의 행동을 선택하여 이동하며 나무를 벤다. 플레이어가 이동하여 나무를 베면 그림 1의 우측과 같이 상단에 있던 나뭇가지들이 한 층씩 내려오고 나뭇가지에 부딪히게 될 시 플레이어는 사망한다. 중앙의 붉은 칸은 체력을 나타내는데 시간이 지날수록 체력은 소진된다. 체력이 모두 소진되면 사망하게 되고 체력의 소진 속도는 시간이 지날수록 점차 가속화된다는 특징이 있다. 게임의 종착 상태는 존재하지 않으며 체력이 남아있는 동안 가능한 많은 나무를 베어 높은 점수를 획득하는 것이 목표이다.

2.2 행동 정책 학습모델 구조

본 논문에서는 게임플레이 행동 정책을 학습시키기 위해 게임 이미지에서 YOLOv3 객체 탐지기를 활용해 추출한 각 나뭇가지의 위치 정보를 상태로 활용하여 특정 행동에 대한 보상 값을 얻는 경험을 반복함으로써 학습하는 강화학습모델을 제안한다. 학습의 주체가 되는 에이전트의 학습모델은 A2C 모델을 적용하였다.

2.2.1 학습모델의 전체구조

행동 정책 학습모델은 게임 이미지로부터 얻은 게임 환경 내 상태를 통해 에이전트의 행동 정책을 학습하기 위한 학습구조로서 그림 2와 같은 구조를 갖는다.

그림 2 학습모델의 전체구조

Fig. 2 The overall structure of the learning model

에이전트는 게임 이미지에서 YOLOv3 객체 탐지기로 추출한 나뭇가지의 위치 정보를 기반으로 행동을 결정하며 게임 환경은 행동으로 인해 발생한 다음 상태를 기반으로 보상을 제공한다. 에이전트는 환경과의 상호작용을 지속하며 보상을 최대화하는 방향으로 학습한다.

2.2.2 A2C(Advantage Actor-Critic)

본 논문에서 적용하는 에이전트의 학습모델인 A2C⁽⁶⁾모델은 그림 3과 같은 Actor-Critic⁽⁷⁾ 모델의 구조를 활용함과 동시에 Update target으로 선택한 행동의 행동가치함숫값(이하 Q-value)과 상태가치함숫값(이하 V-value)의 차이인 Advantage 값을 활용한다는 것이 특징이다. 이렇게 되면 두 값의 격차만큼의 값만 Update target으로서 반영하기 때문에 분산이 낮아진다는 장점이 있다.

그림 3 액터 신경망(좌측)과 크리틱 신경망(우측)

Fig. 3 Actor network and Critic network

2.2.3 상태와 행동 정의

상태는 제공된 게임 이미지를 가로축으로 2분할, 세로축으로 7분할 하여 얻은 14개의 격자 공간 중 상단부터 6개 층, 총 12개의 격자 공간에 대한 나뭇가지의 위치 정보로 구성한다. 이러한 게임 환경의 상태정보를 나타내는 상태벡터의 구성은 표 1과 같다. 표 1에서 나타낸 상태벡터의 각 요소는 그림 4와 같이 게임 이미지를 가상으로 나누는 축 중에서 세로축의 층계 별로 각 층 내에 존재하는 나뭇가지의 위치 정보를 나타낸다. 상태정보는 –1, 0, 1로 3진화 시켜 저장하는데 나뭇가지가 나무줄기를 기점으로 좌측에 존재하는 경우 –1, 존재하지 않는 경우 0, 우측에 존재하는 경우 +1로 그 값을 정한다. 객체 탐지와 더불어 3진화 기법을 적용하여 상태벡터를 구성함으로써 기존의 픽셀 수 1,440,000개($가로 900\times 세로 1600$)의 변수를 6개로 축소시켜 신경망 입력의 도메인 축소와 그로 인한 학습성능 및 학습 수렴 속도를 향상시키고자 하였다.

행동의 선택지는 좌측으로 이동하여 나무 베기와 우측으로 이동하여 나무 베기가 있다.

그림 4 특징점 추출을 위한 격자화

Fig. 4 Grid for feature point extraction

표 1 상태 벡터의 구성

Table 1 Components of state vector

Element	Description
Row 1	Branch’s location in row 1 area
Row 2	Branch’s location in row 2 area
Row 3	Branch’s location in row 3 area
Row 4	Branch’s location in row 4 area
Row 5	Branch’s location in row 5 area
Row 6	Branch’s location in row 6 area

3.1 액터 신경망과 크리틱 신경망

그림 5는 액터 신경망(Actor network)의 구조이다. 에이전트는 표 1에서 보인 6개의 원소로 구성된 상태벡터를 기반으로 행동을 결정한다. 이러한 에이전트의 행동을 결정하는 액터 신경망은 6개의 입력 노드를 갖고 상태를 기반으로 각 행동에 대한 정책의 확률분포 값을 출력하기 위해 행동의 차원 수만큼인 2개의 출력 노드를 갖는다. 추가로 액터 신경망의 은닉층은 32개의 노드로 구성된 1개 층으로 구성한다.

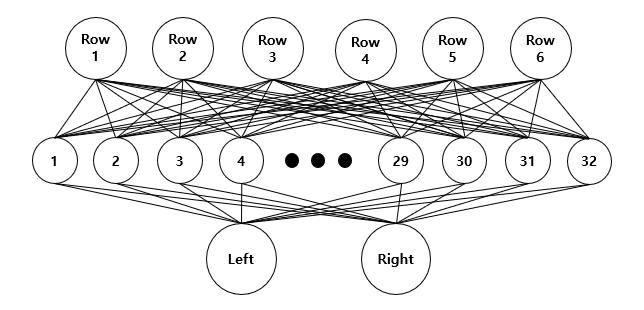

그림 5 액터 신경망 세부 구조

Fig. 5 Detail structure of Actor network

그림 6은 크리틱 신경망(Critic network)의 구조이다. 에이전트는 가중치 업데이트의 방향과 정도를 결정하기 위해 표 1에서 보인 6개의 원소로 구성된 상태벡터를 기반으로 상태에 대해 가치추정을 해야 한다. 상태가치를 추정하는 크리틱 신경망은 6개의 입력 노드를 갖고 상태 가치추정값을 출력하기 위해 1개의 출력 노드를 갖는다. 크리틱 신경망의 은닉층은 32개의 노드로 구성된 1개 층으로 구성한다.

그림 6 크리틱 신경망 세부 구조

Fig. 6 Detail structure of Critic network

3.2 N-스텝 시간차 업데이트

학습 간 업데이트 방법으로는 N-스텝 시간차(N-step Temporal difference, TD(N)) 방법⁽³⁾을 적용한다. N-스텝 시간차 방법은 N개의 샘플 데이터로 신경망을 업데이트하는 방법인데 이는 에피소드가 종결되지 않아도 업데이트를 진행할 수 있으면서 몬테카를로(Monte Carlo) 방법보다 분산이 작고 시간차(Temporal difference, TD(0)) 방법보다 편향이 적어 보다 정확한 Update target을 계산할 수 있다는 장점이 있다.

3.3 보상함수 구조

에이전트는 주어진 상태에 대해서 행동을 통해 얻은 보상 값을 기준으로 두 신경망에 대한 업데이트를 진행한다. 업데이트 지표로써 활용되는 보상함수의 구조는 표 2와 같다. 표 2에서 나타난 보상함숫값의 타입(Type)에는 Basic과 Incentive 총 2가지가 있다. Basic 타입의 보상함숫값은 에피소드를 진행하며 행동을 통해 생존하였을 때 +0.5의 값을, 사망했을 때 –1의 값을 받는 기본 보상함숫값이다. Incentive 타입의 보상함숫값은 근처에 존재하는 나뭇가지에 의해 생존에 위협을 받는 상황에 대해서 생존하였을 때 추가로 받는 보상함숫값이며, 그 값을 +0.5의 값으로 정하였다.

3.4 T-A2C(Transfer learning-based A2C)

전이 학습⁽⁵⁾은 특정 태스크(Task)에 대해 학습을 진행했던 신경망을 옮겨와 새로운 문제에 대해 학습시킴으로써 신경망이 유사 문제에 대해 갖는 높은 적응성을 이용하여 빠른 학습 수렴을 목표로 하는 학습 방법을 말한다. 본 논문에서는 이러한 아이디어를 역이용하여 사전학습을 통한 학습모델의 궁극적인 학습성능 향상을 도모하는데, 2개의 A2C 학습모델을 구성하고 그중 하나의 에이전트를 본 환경에서의 학습 이전에 대상 게임과 유사한 환경에서 사전학습을 1,000회 진행하게 하여 본 학습에 유리한 가중치를 선점하게 하였다. 이러한 전이 학습 기법을 적용하여 신경망 파라미터의 학습성능 및 학습 수렴 속도를 향상시키고자 하였다.

3.5 A3C(Asynchronous Advantage Actor-Critic)

A3C⁽⁶⁾는 멀티 에이전트 기반 학습모델로서 싱글 에이전트 기반 학습모델인 A2C의 에이전트를 여러 개체로 병렬화하여 대량의 샘플데이터를 기반으로 비동기적 학습을 진행하는 학습구조를 갖는다. A3C 모델의 구성요소로는 A2C 에이전트의 구조를 가지며 각기 다른 환경에서 학습에 필요한 샘플 데이터를 수집하는 워커 에이전트(Worker agent)와 워커 에이전트로부터 독립된 신경망으로서 워커 에이전트가 수집한 샘플 데이터를 모아 자신을 업데이트하고 자신의 가중치 정보를 복사하여 워커 에이전트가 가진 신경망으로 전달하는 역할의 글로벌 신경망(Global network)으로 구성된다. A3C 모델은 신경망 업데이트에 있어서 비동기적 업데이트를 진행하기 때문에 A2C 모델보다 샘플 데이터 간 시간적 상관도가 줄어 편향을 줄일 수 있다. 본 논문에서는 A3C 학습모델을 적용하여 신경망 파라미터의 학습성능 및 학습 수렴 속도를 향상시키고자 하였다.

4.1 학습 및 실험환경

본 논문에서 구현한 학습모델들의 학습성능을 확인하기에 앞서 A2C 모델, T-A2C 모델, A3C 모델의 에이전트 학습 및 실험환경은 표 3과 같다.

학습 소요 시간은 A2C 모델과 T-A2C 모델의 에이전트 학습의 경우에는 약 6시간, A3C 모델의 에이전트 학습의 경우에는 약 4시간이 소요되었으며 본 논문의 주안점인 학습모델 간의 성능 차이를 분명하게 확인하기 위해 학습 하이퍼파라미터는 여러 번의 학습 결과를 종합하여 표 4와 같이 가장 성능이 우수한 수치들로 정하였다. 학습률은 0.01(1%), 신경망 은닉층의 층수와 노드 수는 각각 1개 층과 32개로 정하였다. N-스텝 업데이트의 배치데이터 크기는 8개 이하(Less than 8)로 정하였는데 ‘이하’라는 표현은 8개보다 부족한 샘플 데이터를 수집한 상태에서 에피소드가 종료되는 경우, 해당 시점까지 모은 샘플 데이터에 대한 시간차 학습 진행을 나타내기 위해 사용하였다. 정책 선택 시 탐험을 관장하는 불확실성 수치(Epsilon)는 1(100%)에서 에피소드 진행 시마다 0.001(0.1%)씩 감쇄시켜 0.001(0.1%)까지 도달하게 하였다. A3C 모델의 워커 에이전트의 개체 수는 2대이다.

그림 7 손실함수 및 누적보상 그래프

Fig. 7 Neural network loss function and Return value (Actor loss(Top), Critic loss(Middle), Return value(Bottom))

4.2 학습성능평가

그림 7은 A2C 모델, T-A2C 모델, A3C 모델의 에이전트 학습성능을 그래프로 나타낸 것이다. 우선 A2C 모델과 T-A2C 모델 간의 차이를 살펴보면 액터 신경망 손실함숫값의 측면에서 학습 초기에 A2C와 T-A2C 모델 간 가장 큰 수치적 차이를 보이는 에피소드를 기준으로 A2C 모델이 +2.399, T-A2C 모델이 -0.6035를 기록하였다. 이는 약 79.9%가 줄어든 결과로서 초기 성능에 상당한 차이가 있음을 나타낸다. 액터 신경망의 최종 손실함숫값의 경우에는 A2C 모델이 –0.8986, T-A2C 모델이 –1.379를 기록하여 전이 학습의 적용이 액터 신경망 손실을 약 34.8% 더 감소시킨 결과를 나타내었다. 크리틱 신경망 역시 학습 초기에 A2C와 T-A2C 모델 간 가장 큰 수치적 차이를 보이는 에피소드를 기준으로 A2C 모델이 +14.51, T-A2C 모델이 +1.437을 기록하였다. 이는 약 90.1%가 줄어든 결과를 보여 액터 신경망과 마찬가지로 초기 성능에 상당한 차이가 있음을 나타낸다. 크리틱 신경망의 최종 손실함숫값의 경우에는 A2C 모델이 +0.9469, T-A2C 모델이 +0.7643을 기록하여 전이 학습의 적용이 크리틱 신경망 손실을 약 19.3% 더 감소시킨 결과를 나타내었다. 마지막으로 최종 누적보상함숫값을 기준으로 비교했을 시에 A2C 모델이 +8.096, T-A2C 모델이 +10.27을 기록하여 전이 학습의 적용이 누적보상을 약 21.2% 증가시킨 결과를 나타내었다. 결론적으로 전이 학습의 결과로 초기에 양질의 가중치를 선점함으로써 약 25.1% 정도의 종합 성능이 향상됨을 확인할 수 있었다.

다음으로 A2C 모델과 A3C 모델 간의 차이를 살펴보면 액터 신경망의 최종 손실함숫값은 A2C가 –0.8986, A3C가 –3.674를 기록하여 멀티 에이전트 기반의 학습모델이 액터 신경망의 손실을 약 75.5% 더 감소시킨 결과를 나타내었고 크리틱 신경망의 최종 손실함숫값은 A2C가 +0.9469, A3C가 +0.9329를 기록하여 멀티 에이전트 기반의 학습모델이 크리틱 신경망의 손실을 약 1.5% 더 감소시킨 결과를 나타내었다. 최종 누적보상함숫값은 A2C가 +8.096, A3C가 +12.75를 기록하여 멀티 에이전트 기반의 학습모델이 누적보상을 약 36.5% 정도 증가시킨 결과를 나타내었다. 결론적으로 멀티 에이전트 기반 학습은 싱글 에이전트 기반 학습일 때보다 약 37.8% 정도 종합 성능이 향상됨을 확인할 수 있었다.

4.3 실험 결과

그림 8은 모델별 10회 게임 진행 결과 그래프이다.

그림 8 모델별 10회 게임 진행 결과

Fig. 8 The result of 10 games per mode

게임의 시간제한 특성 때문에 에이전트가 취득 가능한 최대 점수는 175점이다. 게임 규칙이 단순한 게임이라 그림 8에서 볼 수 있듯 사실상 실험을 통해서는 A2C, T-A2C, A3C 모델 간 확연한 성능 차이를 확인해 볼 수 없었다. 다만 A2C 모델의 경우에는 일부 시도에서 낮은 점수를 기록함으로써 불완전한 학습성능을 보여주었는데, 각 모델 에이전트들의 10회 실험에 대한 취득점수의 기댓값은 각각 A2C 에이전트가 146점, T-A2C 에이전트가 173.5점, A3C 에이전트가 174점을 기록하였다.
