2.1 MDP 환경 설계

디지털 제어시스템에서는 연속적인 전류 벡터 공간을 일정한 간격으로 이산화 (descritization) 할 수 있으며, 이산화된 전류 벡터들을 state로 지정한다. 모델의 단순화를 위해 action은 두 가지 ($-i_{ds}^{r}$, $+i_{qs}^{r}$) 로 지정한다. 위 첨자 ‘r’은 rotor reference (회전좌표계)를 의미하고 아래 첨자의 ‘s’는 stator (고정자)의 성분임을 의미한다. 최적 시간 전류 궤적을 개발하기 위해 전류 벡터 이동에 소요 되는 시간 $\Delta t$를 기준으로 reward를 계산한다.

2.1.1 State 및 action 설계

표 1의 파라미터를 이용해 모터의 정격속도 운전 시 전압 및 전류 제한 범위를 지정하고, 이 조건에서의 출력 가능한 최대 토크 (5[Nm])를 결정한다. 최대 토크를 출력하는 것을 목표로 하여 시작 state는 0[Nm]지점 (($i_{ds}^{r}$, $i_{qs}^{r}$) = (0, 0)), 종료 state는 5[Nm] 지점 (($i_{ds}^{r}$, $i_{qs}^{r}$) = (-6, 9.16))으로 설정한다. 시작 state에서 종료 state까지 이동하는데 필요한 step 수가 많을수록 더 정교한 궤적을 학습할 수 있지만 학습에 요구되는 소요시간 또한 증가하게 된다. 궤적의 정교함과 학습 소요시간 사이의 균형을 맞추기 위해 본 논문에서는 이산화 간격은 1[A] 내외, step 수는 10회 내외로 지정하였다. 이에 따라 $i_{ds}^{r}$, $i_{qs}^{r}$을 각각 1.2[A], 1.145[A] 간격으로 이산화하고, 9행 6열의 직사각 형태로 state를 지정하였다. 그림 1(a)를 통해 운전 가능 구역 밖의 state를 확인하고 사용 불가능한 state로 향하는 action은 제거하였다. 최종적으로 결정된 sate와 action은 그림 1(b)와 같다.

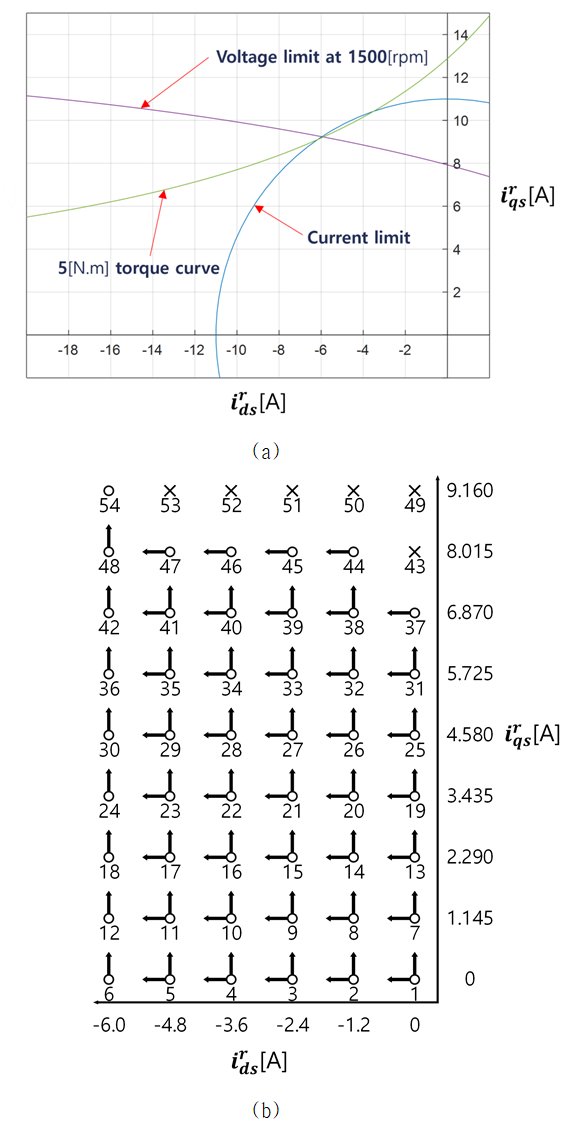

그림 1. (a) 전압, 전류 제한 곡선 및 5[Nm]토크 곡선, (b) MDP 환경의 state 및 action

Fig. 1. (a) Voltage, current limit and 5[Nm] torque curve, (b) state and action of MDP environment

표 1 PMSM의 제정수

Table 1 Parameters of PMSM drive

Parameter	Value
$R_{s}$	0.15[$ohm$]
$L_{d}$	1.15[${m H}$]
$L_{q}$	5.5[${m H}$]
$\lambda_{pm}$	64.7[${Wb}$]
${P}$	8
$\omega_{e,rated}$	628.3[${rad}/{s}$]
${I}_{\max}$	11[${A}$]
${V}_{\max}$	50[${V}$]

2.1.2 Reward 설정 원리

디지털 제어시스템 에서의 한 sampling 시간당 전류 벡터의 변화율 $\dfrac{di}{dt}$는 $\dfrac{\Delta i}{\Delta t}$로 근사화할 수 있다. 근사화 관계를 이용하여 PMSM의 전압 방정식 (1)과 (2)를 식 (3)과 (4)로 유도하고, 각 action ($-i_{ds}^{r}$, $+i_{qs}^{r}$)에 대한 $\Delta t$의 근사치를 계산한다. $i_{ds}^{r}$, $i_{qs}^{r}$, $\Delta i_{ds}^{r}$, $\Delta i_{qs}^{r}$은 전류 벡터의 state와 action에 의해 결정되고, $v_{ds}^{r}$, $v_{qs}^{r}$을 제외한 나머지 파라미터들은 표 1의 값을 사용한다. 식 (3), (4)에서 볼 수 있듯이 $|v_{ds}^{r}|$, $|v_{qs}^{r}|$을 전압 제한 범위 내에서 최대로 사용할 때 $\Delta t$를 최소로 할 수 있다.

식 (3)을 이용해 ($-i_{ds}^{r}$) action에서의 $\Delta t$를 계산한다. 이 때 $i_{qs}^{r}$은 변화하지 않으므로 $\dfrac{di_{qs}^{r}}{dt}=0$이 성립하고, $v_{qs}^{r}$은 식 (2)에 의해 결정된다. $v_{ds}^{r}$의 최댓값은 $V_{\max }=\sqrt{v_{d s}^{r^2}+v_{q s}^{r^2}}$을 통해 계산되고, ($-i_{ds}^{r}$) action에서의 $\Delta t$는 식 (3)을 통해 계산된다. ($+i_{qs}^{r}$) action에서의 $\Delta t$는 식 (4)를 이용해 계산하며 ($-i_{ds}^{r}$) action과는 반대로 $\dfrac{di_{ds}^{r}}{dt}=0$이 성립하고, ($+i_{qs}^{r}$) action에서의 $\Delta t$는 같은 방법으로 계산된다. 그림 2는 각 state에서 ($-i_{ds}^{r}$), ($+i_{qs}^{r}$) action에 따른 $\Delta t$를 나타낸다.

Q-learning은 reward를 최대로 하는 경로를 찾는 알고리즘이므로 누적 $\Delta t$를 최소로 하는 경로를 찾기 위해 $-\Delta t$를 reward로 사용한다.

(1)

$v_{ds}^{r}=R_{s}i_{ds}^{r}+L_{d}\dfrac{di_{ds}^{r}}{dt}-\omega_{e}L_{q}i_{qs}^{r}$

(2)

$v_{qs}^{r}=R_{s}i_{qs}^{r}+L_{q}\dfrac{di_{qs}^{r}}{dt}+\omega_{e}L_{d}i_{ds}^{r}+\omega_{e}\lambda_{pm}$

(3)

$\dfrac{\triangle i_{ds}^{r}}{\triangle t}\approx\dfrac{di_{ds}^{r}}{dt}=\left(\dfrac{\omega_{e}L_{q}}{L_{d}}\right)i_{qs}^{r}-\left(\dfrac{R_{s}}{L_{d}}\right)i_{ds}^{r}+\left(\dfrac{v_{ds}^{r}}{L_{d}}\right)$

(4)

$\dfrac{\triangle i_{qs}^{r}}{\triangle t}\approx\dfrac{di_{qs}^{r}}{dt}=-\left(\dfrac{R_{s}}{L_{q}}\right)i_{qs}^{r}-\left(\dfrac{\omega_{e}L_{d}}{L_{q}}\right)i_{ds}^{r}+\left(\dfrac{v_{qs}}{L_{q}}-\dfrac{\omega_{e}\lambda_{pm}}{L_{q}}\right)$

그림 2. 각 action에 따른 $\Delta t$

Fig. 2. $\Delta t$ for each action

2.2 Q-learning 적용 결과

MATLAB의 강화 학습 툴 박스를 이용해 Q-learning을 구현하였다. Q-learning은 식 (5)를 통해 각 state에서 action의 가치를 학습해 나간다. $\alpha$는 학습율이고 0에서 1 사이의 값을 가진다. 학습율이 너무 낮을 경우 학습을 완료하는데 소요되는 시간이 길어지게 된다. 반대로 학습율을 너무 높게 설정하면 최대값이 아닌 극대값에 수렴하거나 발산하게 된다. 학습율은 알고리즘을 반복적으로 적용하면서 적절한 값을 찾아가는 과정이 필요하며 본 논문에서는 최종적으로 0.01로 설정하였다. $\gamma$는 감가 인자로써 0과 1 사이의 값을 가지고 누적 reward가 같은 경우 더 적은 step 수를 가지는 episode를 판단하는 용도로 사용된다. 그림 1의 MDP 환경에서는 모든 episode가 같은 step 수를 가지므로 감가 인자는 특별한 역할을 하지 않는다. 각 state에서 가장 높은 가치를 가지는 action이 선택되면서 학습이 진행되며 무작위 변수에 의해 일정 확률로 다른 action이 선택되기도 한다. 이러한 과정을 통해 다양한 경우의 수를 탐색할 수 있다.

특정 모델에 대해 항상 같은 결과를 도출해 내는 DP의 특징을 이용하여 DP의 결과와의 비교를 통해 Q-learning의 학습 결과가 최적임을 검증하였다. 그림 3은 DP를 적용한 결과이며 그림 1(b)와 같은 9행 6열의 state를 나타낸다. 각 state에서의 화살표는 이전 state에서 선택된 action을 나타내며 그림 4(a)의 Q-learning을 적용시킨 결과와 같은 궤적을 나타낸다. 학습 결과를 모터 제어 시스템에 적용시키기 위해 각 step에 소요되는 시간을 반영해 그림 4(b)와 같이 time-domain으로 변환하였다.

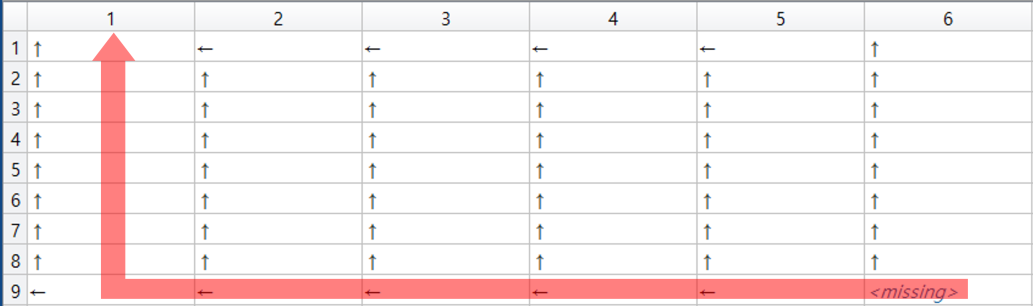

그림 3. DP 적용 결과

Fig. 3. Result of DP

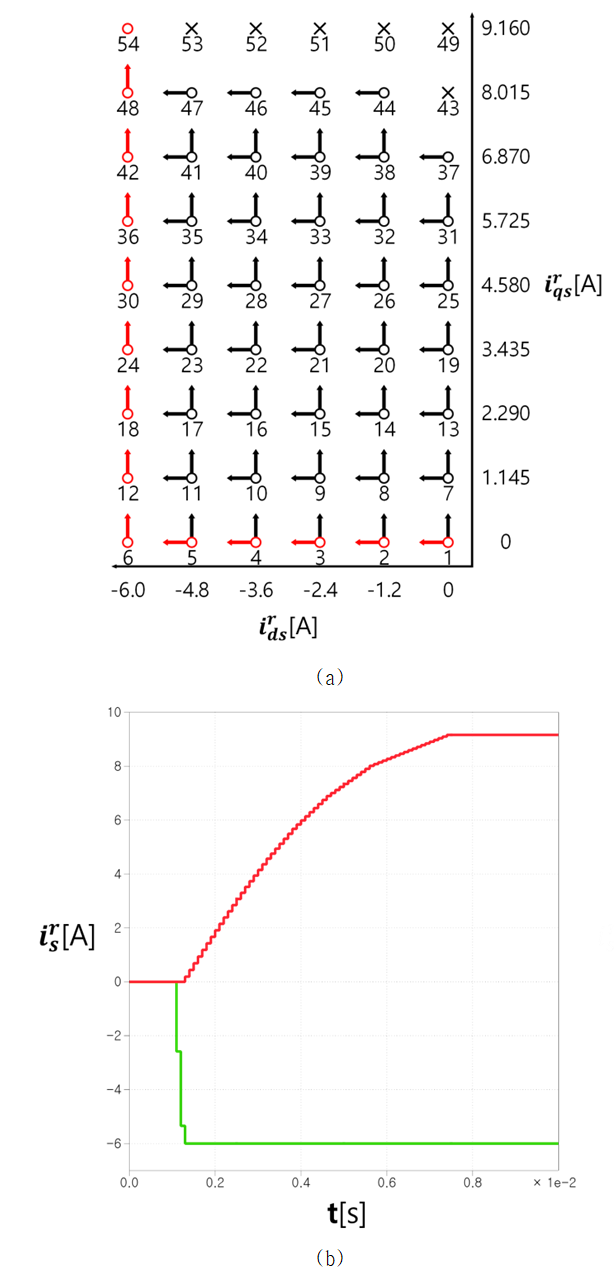

그림 4. (a) Q-learning 적용 결과, (b) time-domain으로 표현한 전류 벡터 궤적

Fig. 4. (a) Result of Q-learning, (b) Current vector trajectory on time-domain

3.1 전류 제어기 설계

전류 궤적 최적화의 효과를 검증하기 위해 학습된 궤적을 적용시킬 전류 제어기를 설계하였다. 인버터의 스위칭 주파수 ($f_{sw}=10k Hz$)를 기반으로 PI 제어기와 deadbeat 제어기 (DB 제어기)를 설계하였고, 효과 검증에 적합한 제어기를 선택하여 PMSM 동특성 개선 시뮬레이션 모델에 적용하였다.

PI 제어기는 pole-zero cancellation과 PMSM 시스템의 d축과 q축간 cross-coupling으로 인한 상호간섭을 제거하기 위해 표 1의 파라미터 값을 이용해 cross-coupling decoupling을 적용하였다.

PI 제어기를 사용한 경우 스위칭 주파수의 1/20로 설정된 대역폭 ($500Hz$)으로 인해 최적 전류 궤적을 따라가지 못하는 문제가 발생하였고, $i_{ds}^{r}$의 변경이 완료되기 전에 $i_{qs}^{r}$의 변경이 시작되면서 전압 제한에 의해 지연이 발생하였다. 이러한 문제점을 해결하기 위해 DB 제어기를 설계하였다. DB 제어기는 입력받은 지령 값을 가장 적은 step에 시스템에서 출력시키는 특징을 가진다.

DB 제어기는 식 (1), (2)로부터 유도된 식 (6), (7)을 이용해 설계되었다. DB 제어기를 사용한 경우 전류가 Q-learning과 DP를 통해 개발된 최적 전류 지령에 맞추어 전압 제한에 의한 지연 없이 $i_{qs}^{r}$의 변경을 시작할 수 있었다.

그림 5는 학습된 궤적을 지령으로 입력했을 때 PI 제어기를 사용한 경우와 DB 제어기를 사용한 경우의 전류 출력을 보여준다. 전류 지령 궤적을 최적화하더라도 전류 응답이 궤적을 따라가지 못하면 최적화의 의미는 사라지게 된다. 본 논문에서는 학습된 궤적이 토크의 동특성에 주는 효과를 검증하기 위해 최적화된 전류 궤적을 따라갈 수 있는 DB 제어기를 사용하였다.

그림 5. PI 제어기와 DB 제어기를 적용한 경우의 전류 응답

Fig. 5. Current response when PI controller and DB controller are applied

3.2 시뮬레이션 결과

전류 궤적 최적화의 효과를 검증하기 위해 최적화하지 않은 경우와 비교하였으며, 스텝 함수 입력으로 한 경우를 비교군으로 설정하였다. 그림 6은 본 논문에서 제안한 제어 시스템의 전체적인 구조이다. 지령 토크를 입력하면 Q-learning을 통해 지령 토크 값에 도달하기 위한 전류 궤적을 먼저 학습한다. 이후 학습된 궤적이 전류 지령으로 입력되는 전류 제어 시스템이다. 인버터에 의해 모터로 입력되는 전압의 크기는 제한된다. 궤적을 최적화하지 않은 경우는 학습된 궤적 대신 스텝 함수를 입력하였다.

그림 6. 제안된 토크 제어 시스템

Fig. 6. Proposed torque control system

그림 7은 두 가지 경우에 대한 토크 응답을 보여준다. 전류 궤적을 입력한 경우 $i_{ds}^{r}-i_{qs}^{r}$ 평면을 이산화하는 과정에서 발생한 오차로 인해 추가 지연이 발생했음에도 불구하고 스텝 함수를 입력한 경우에 비해 토크의 동특성이 향상되었다.

그림 8은 스텝 함수를 입력한 경우와 전류 궤적을 입력한 경우에 대한 전류 응답을 $i_{ds}^{r}-i_{qs}^{r}$ 평면으로 나타낸 그래프이다. 최적 전류 궤적의 경우는 궤적 초반에 $i_{ds}^{r}$의 절대값이 최대가 되도록 변경된 이후 $i_{qs}^{r}$가 증가하는 반면 스텝 함수를 입력인 경우는 $i_{ds}^{r}$의 변경 도중 $i_{qs}^{r}$이 변경되는 것을 확인할 수 있다.

그림 9는 두 가지 경우에 대한 전류 응답을 time-domain으로 보여준다. 그림 10의 세 번째 그래프와 같이 두 경우 모두 전압을 최대로 사용했음에도 불구하고 전류 궤적을 입력한 경우가 스텝 함수를 입력한 경우보다 최종 전류값에 빠르게 도달하였다.

그림 10에서 볼 수 있듯이 정격속도 구동에 의한 역기전력으로 인해 $v_{qs}^{r}$의 초기값은 40.6[V]이다. 이 조건에서 전류 궤적을 입력한 경우는 $i_{ds}^{r}$을 변경하기 위해 $v_{ds}^{r}$을 먼저 최대로 사용한다. $i_{ds}^{r}$의 변경이 끝난 이후 $v_{ds}^{r}$의 크기를 줄이고 $i_{qs}^{r}$을 변경하기 위해 $v_{qs}^{r}$을 최대로 사용한다. 하지만 스텝 함수를 입력한 경우 $i_{ds}^{r}$과 $i_{qs}^{r}$을 동시에 변경하려고 시도함에 따라 첫 번째 스텝부터 $v_{ds}^{r}$과 $v_{qs}^{r}$을 모두 사용하려고 시도하고 전압 제한에 의해 $v_{ds}^{r}$을 사용하지 못하게 된다. $v_{qs}^{r}$이 먼저 사용됨에 따라 $|i_{ds}^{r}|$이 작은 지점에서 $i_{qs}^{r}$이 증가하게 된다. 그림 2의 각 state에서 전류 변경에 따른 $\Delta t$를 보면 $i_{ds}^{r}$의 변경에 소요되는 시간은 $i_{qs}^{r}$의 변경에 소요되는 시간에 비하면 매우 작다. 따라서 $i_{qs}^{r}$을 어디서 변경하느냐에 따라 응답시간이 크게 달라지는데 $i_{ds}^{r}$이 작을수록 $i_{qs}^{r}$의 변경에 소요되는 시간이 작아짐을 볼 수 있다.

그림 7. 입력한 전류 지령에 따른 토크 응답

Fig. 7. Torque response according to input current command

그림 8. XY plot으로 표현한 입력한 전류 지령에 따른 전류 응답

Fig. 8. Current response on XY plot according to input current command

그림 9. 입력한 전류 지령에 따른 전류 응답

Fig. 9. Current response according to input current command

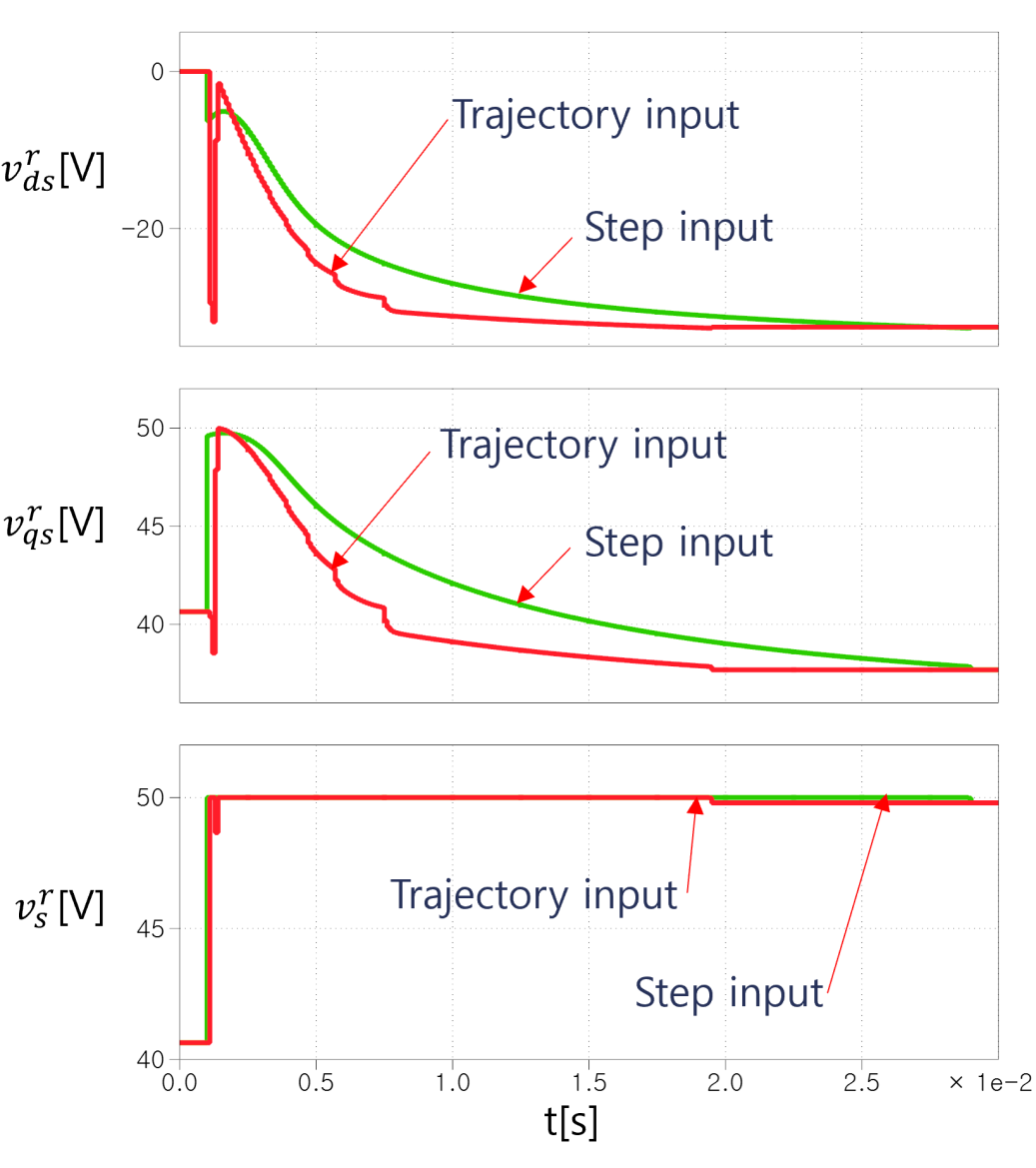

그림 10. 입력한 전류 지령에 따른 전압 응답

Fig. 10. Voltage response according to input current command
