2.1 문제 정의

로봇 팔의 밀기 및 파지 작업을 마르코프 결정 과정으로 표현하면 주어진 상태의 집합 $S\ni s_{1},\: s_{2},\:\cdots ,\:s_{T}$, 행동의 집합 $A\ni a_{1},\: a_{2},\:\cdots ,\:a_{T}$, 상태 $s_{t}$에서 로봇 팔이 취한 행동 $a_{t}$를 포함하는 정책 $\pi(s_{t})$, 그리고 $\pi(s_{t})$에 따라 상태 $s_{t}$에서 행동 $a_{t}$로 인해 상태 $s_{t+1}$로 상태가 바뀔 때 받게 되는 즉각적인 보상을 $r(s_{t},\:a_{t})$로 표현할 수 있다. 로봇 팔 제어 문제에서 상태 $s_{t}$는 RGB-D 카메라를 통해 획득한 영상을 재구성한 이미지를 나타낸다. 이 때, 카메라는 특정 높이 및 각도에서 작업공간을 촬영하므로 이를 3D 포인트 클라우드에 투영한 후 직교하는 방향으로 재구성한 224*224*4 형태의 픽셀 이미지를 현재 상태 $s_{t}$로 사용한다. 로봇 팔의 행동 $a_{t}$는 파지 동작과 밀기 동작 두 가지로 구성된다. 로봇 팔 행동에 대한 자세한 설명은 2.2장에서 확인할 수 있다. 여기서 정책 $π(s_{t})$는 상태 $s_{t}$에서 취할 행동 $a_{t}$를 명시함으로써 로봇 팔 에이전트의 행동을 결정한다.

본 논문에서는 로봇 팔 제어 문제에 off-policy Q-learning을 고려하여, 미래 보상합계를 극대화하는 최적의 결정론적 정책 $π^{*}$를 찾기 위해 상태-행동 가치함수 $Q$를 학습한다. 상태-행동 가치함수 $Q$의 학습에 시간차 학습 방법을 사용하였고 이를 수식으로 나타내면 다음과 같다.

수식(1)에서 $a_{t}$는 로봇 팔 에이전트가 현재 상태 $s_{t }$에서 수행 가능한 행동을 나타낸다. $Q$함수의 학습은 매시간단위 $t$마다 주어지는 상태-행동함수 $Q(s_{t},\: a_{t})$에서 예측되는 보상 값과 목적 함수 $y_{t}$의 시간차 오차 $δ_{t}$를 최소화하는 방향으로 진행된다. 여기서 목적 함수 $y_{t}$는 즉각적인 보상 $r(s_{t},\:a_{t})$와 예측되는 미래 보상 $\gamma Q(s_{t+1},\:a_{t+1})$의 합을 나타낸다. 일련의 학습 과정을 거치면 미래 보상합계를 극대화하는 상태-행동 가치함수 $Q$를 학습할 수 있다. 2.2장에서 로봇 팔 에이전트 학습에 관련된 자세한 내용을 설명한다.

2.2 Visual Pushing Grasping

본 논문에서 제안하는 $FCN_{BD}$를 적용한 심층 강화학습 기반 로봇 팔 동작 시스템의 개요도를 그림 1에 나타내었다. 먼저 로봇 팔이 작업하는 상태 영상을 Red, Green, Blue 및 Depth 채널을 얻을 수 있는 RGB-D 카메라를 통해 획득하고, 입력 영상 사이즈는 224*224*4 픽셀이다. 카메라에서 촬영된 영상을 3D 포인트 클라우드에 투영한 후 중력 방향으로 재구성하여 현재 상태를 나타내는 히트맵 $s_{t}$를 얻는다. 영상의 중심점을 기준으로 22.5도 간격으로 회전된 총 16개의 영상이 $FCN_{B}$의 파지 신경망 $ξ_{grasp}$와 밀기 신경망 $ξ_{push}$에 각각 입력된다. 이 신경망들은 각각의 픽셀 단위에서 예상되는 행동의 가치를 표현하는 $A$($A_{grasp,\:}A_{push}$)와 Dueling 구조(목차 2.3)의 $Q$함수 연산을 위해 현재 상태의 가치를 표현하는 상태 가치함수 $V$($V_{grasp,\:}V_{push}$)를 출력한다. 즉, 신경망은 총 32개의 픽셀 단위에서 예상되는 Advantage 함수 $A$와 현재 상태 $s_{t}$가 갖는 가치를 나타내는 상태 가치함수 $V$를 출력한다. 그림 1에서 볼 수 있듯이 파지 신경망과 밀기 신경망이 출력한 이득 함수와 상태 가치함수를 기반으로 연산된 보상 히트맵 중 가장 큰 값을 갖는 p 지점을 로봇 팔 동작의 시작 위치로 정한다. 최적의 결정론적 정책 $π^{*}$를 찾는 상태-행동 가치함수 $Q$를 학습하기 위해 특정 시간 $t$의 주어진 상태 $s_{t}$에서 로봇 팔 에이전트는 정책 $π$에 따라 작업을 선택하고 실행한 다음, 새로운 상태 $s_{(t+1)}$및 즉각적 보상 $r(s_{t,\:}a_{t})$를 받는다. 로봇 팔 에이전트의 목표는 $R_{t}=\sum_{i=t}^{T}\gamma^{i-t}r(s_{t},\:a_{t})$, 즉 $\gamma$파라미터를 통해 감소한 미래 보상의 예상 합계를 극대화하는 최적의 정책 $\pi^{*}$을 찾는 것이다. 상태 $s_{t}$에서 에이전트가 취할 수 있는 행동은 다음과 같이 표현할 수 있다.

수식(2)에서 $\tau$는 상태 $s_{t}$에서 취할 수 있는 행동의 종류를 명시한다. p는 상태 $s_{t}$의 2D 카메라 이미지에서 로봇 팔의 행동을 취할 픽셀 지점이고, q는 카메라 이미지를 투영한 3D 위치를 의미한다. 밀기 행동이 선택됐을 때 로봇 팔은 q 지점을 중심으로 16개의 방향 중 하나를 선택하여 직선으로 10cm를 이동한다. 파지 동작이 선택됐을 때 q 지점은 16개의 방향 중 하나에서 로봇 팔로 쥐었을 때의 중심 위치를 나타내고, 로봇 팔의 두 손가락은 파지 동작 전에 중력 방향으로 3cm로 이동한 후 동작을 시행한다. 이는 로봇 팔이 물체의 무게중심 아래쪽을 잡도록 함으로써 파지 동작의 안정성을 보장하기 위함이다. 로봇 팔 에이전트가 최종적으로 취할 행동은 파지와 밀기 중에서 예상되는 보상합계를 최대화하는 행동 τ와 3D 위치 q로 결정된다. 로봇 팔 에이전트가 현재 상태 $s_{t}$에서 취할 수 있는 최적의 정책 $π^{*}$과 보상 히트맵 $Q$의 관계식을 표현하면 다음과 같다.

수식(3)은 밀기와 파지 신경망이 출력한 Advantage 함수와 상태 가치함수를 기반으로 계산된 224*224 보상 히트맵에서 $Q$함수의 값을 극대화하는 행동 $a_{t}$가 수행되는 지점은 미래 보상합계를 최대화하는 정책 $π^{*}$과 같다는 것을 나타낸다. 로봇 팔의 3D 동작 공간에 대해 2D 영상 픽셀 단위 히트맵을 표현함으로써 현재 상태 $s_{t}$를 입력받는 $Q$함수 근사기로 컨볼루션 신경망을 사용할 수 있고, 컨볼루션 신경망을 사용하면 픽셀 단위로 샘플링된 히트맵의 특징을 추출하여 컨볼루션 신경망의 공간적 특성을 고려한 정보를 공유할 수 있으므로 로봇 팔 에이전트가 시각적인 정보를 해석할 수 있도록 학습할 수 있다.

로봇 팔 에이전트의 행동에 따른 보상체계는 파지가 성공하면 2.1장에서 정의한 마르코프 의사결정 과정에 따라 파지 동작이 성공했을 때의 보상 $R_{g}(s_{t},\:a_{t})=1$을 반환하고, 밀기 동작이 물체를 움직이는 데 성공하면 $R_{p}(s_{t,\:}a_{t})=0.5$의 보상을 반환한다. 신경망이 파지 동작이 아닌 밀기 동작으로 블록을 작업공간 외부로 밀어낼 경우 $R_{p}(s_{t,\:}a_{t})=-1$의 보상을 반환한다.

강화학습 알고리즘의 i번 반복마다 상태-행동 가치함수 $Q$는 후버 손실함수를 최소화하는 방향으로 학습되며 다음과 같이 수식으로 정의할 수 있다. ⁽¹⁵⁾

후버 손실함수는 값이 1보다 작을 때 L2 오차를 적용함으로써 미분할 수 없는 L1 오차의 단점을 보완하고, 오차가 1보다 클 때 L1 오차를 적용하여 이상치에 민감한 L2 오차의 단점을 보완하는 특성이 있다. $Q$함수의 학습에 후버 손실함수를 사용함으로써 $Q$함수가 수렴하지 못한 학습 초기엔 이상치에 강인한 L1 오차를 사용하여 다양한 상황에서 큰 오차가 발생하는 상황에서도 $Q$함수의 빠른 학습을 보장할 수 있다. 학습이 어느 정도 진행되어 손실함수의 값이 1보다 작아진 구간에서는 미분이 가능한 L2 오차를 사용하여 안정적인 학습이 가능한 이점을 얻을 수 있다.

수식(4)에서 $\theta$는 학습이 진행되고 있는 타겟 신경망 $Q$의 매개변수고 타겟 신경망의 고정된 신경망 파라미터 $\theta^{-}$을 사용하는 목적 함수 $y_{t}$는 수식(5)와 같이 재정의되어 타겟 신경망의 예측 결과를 평가한다.

이처럼 서로 다른 두 개의 파라미터를 갖는 신경망을 이용하면 두 함수에 대한 노이즈가 동시에 발생하더라도, uniform 분포를 가지는 잡음을 고려했을 때 노이즈가 상쇄되는 효과를 얻게 되어 궁극적으로 편향되지 않은 동작을 로봇 팔 에이전트가 선택할 수 있게 된다. 두 신경망의 출력에서 가장 높은 $Q$값을 갖는 단일 픽셀 지점 p가 선택된 신경망을 통해서만 역전파를 전달하며, 다른 모든 픽셀은 학습되지 않는다. 이는 밀기와 파지 동작을 수행하도록 하는 신경망의 학습 신뢰성과 로봇 팔 동작의 정확성을 보장하기 위함으로써 단일 픽셀 지점 p에서 수행된 동작의 성공에 따른 보상이 다른 픽셀 영역들로 넘어가 의미 없는 학습이 진행되는 것을 방지하기 위함이다.

2.3 FCN_B layer

신경망의 병목 구조를 설명한 논문^(11,12)에서 3*3 컨볼루션 이전에 1*1 컨볼루션을 병목 층으로 활용하면 출력 채널의 수를 줄여 계산 효율성과 신경망의 식별 성능을 동시에 향상할 수 있음을 보였다. 특히 Maximilian⁽¹⁸⁾은 심층신경망 기반 강화학습 에이전트에 병목 구조와 선택적 잡음 삽입을 통해 신경망 일반화 성능의 개선을 보였다. Densenet-121 신경망⁽¹³⁾의 출력층에 병목 계층을 포함한 $FCN_{B}$구조는 그림 2에서 확인할 수 있고, 이는 2.4장에서 제안하는 Dueling 구조까지 적용된 $FCN_{BD}$와는 다르다. Image-net⁽¹⁶⁾을 이용해 사전 훈련된 Densenet-121 신경망의 출력에 1*1 컨볼루션과 3*3 컨볼루션 병목 구조를 갖는 $FCN_{B}$출력층 구조를 적용하여 $Q$함수를 구성하면 특징 채널에 존재하는 중복된 특징을 제거하여 계산 효율성을 증가시키고 연산량 감소의 효과를 얻을 수 있다. Dueling 구조를 $FCN_{B}$신경망에 포함하기 위해 마지막 $FCN_{B}$계층의 출력에 선형함수를 추가하여 현재 상태 $s_{t}$의 가치를 추정한다. 여기서 선형함수는 단층 퍼셉트론으로 구성되어 누적된 특징채널을 기반으로 현재 상태에 대한 가치함수 $V(s_{t})$를 출력한다.

2.4 Dueling Architecture

Dueling 구조는 $Q$함수의 순전파 연산 이전에 상태 가치함수 $V$와 Advantage 함수 $A$로 나누어 결괏값을 얻은 후 다시 합치는 형태이다. 여기서 Advantage 함수 $A$는 $Q$함수의 분산을 감소시키는 역할을 담당하기 위해 사용되고, 에이전트가 특정 픽셀 지점에서 취할 수 있는 모든 행동에 대한 가치를 나타낸다. Advantage 함수 $A$값은 히트맵의 픽셀 지점에서 취할 수 있는 행동별로 계산되며 이는 누적되는 보상과는 연관이 없으므로 각 정책에 따른 $A$값의 총합은 0이 된다. Dueling 구조를 통해 에이전트는 결론적으로 높은 $V$함숫값을 갖는 상태로 정책을 학습하며, 낮은 $V$함숫값을 갖는 행동을 피하도록 정책이 학습된다. 이를 통해 학습 과정에서 발생할 수 있는 낮은 $V$함숫값에 대한 불필요한 연산을 방지하고 $Q$함수의 분산이 감소하여 더욱 안정적이고 빠른 학습이 가능하다. Advantage 함수와 상태 가치함수로 분리된 상태-행동 근사함수의 구조는 다음과 같이 표현할 수 있다.

수식(6)에서 $V(s_{t})$는 현재 입력된 상태의 가치 정보를 포함하며, $A(s_{t,\:}a_{t})$는 상태와 행동에 대한 누적보상을 포함하는 $Q$함수와 상태에 대한 가치를 포함하는 $V$함수의 오차로 연산 되어 특정 상태에서 수행할 수 있는 행동의 가치를 표현한다.$1/|A|\Sigma A(s_{t,\:}a'_{t})$는 상태 $s_{t}$에서 에이전트가 취할 수 있는 모든 행동 $a'_{t}$에 대한 가치의 평균이다. 이 성분을 뺌으로써 $Q$함수의 누적보상을 기준으로 행동이 수행되었을 때 Advantage 함수 $A$에서 취해지는 값을 0으로 만들어준다. 이를 통해 Advantage 함수에 의해 편향된 행동을 취할 가능성을 차단함으로써 궁극적으로 학습 안정성을 보장할 수 있다. 또한, $Q$함수에 누적되는 보상의 분산을 감소시켜 기존의 강화학습 기법보다 $Q$함수의 일반화 성능개선을 얻을 수 있다. 이처럼 로봇 팔 에이전트가 Dueling 구조를 포함하는 $FCN_{BD}$신경망을 통해 미래 누적보상을 학습함으로써 Advantage 함수 $A$에 의한 학습 수렴속도와 병목 구조에 의한 계산 효율성을 개선할 수 있다.

3.1 학습 방법

로봇 팔이 동작을 학습하는 환경의 구성은 224*224(cm)사이즈의 판 위에 9개의 서로 다른 모양의 3D 블록을 무작위로 배치한 형태이다. 로봇 팔이 지속해서 파지와 밀기 동작을 수행하며 판 위에 물체가 없어질 때까지 시행착오를 거치며 학습을 진행한다. 물체가 모두 없어지면 다시 이전의 학습을 반복하게 된다. 로봇 팔의 동작을 결정하는 파지 신경망 $ξ_{grasp}$과 밀기 신경망 $ξ_{push}$을 학습시키기 위한 파라미터를 표 1에서 확인할 수 있다. 가중치 계산을 위한 최적화 방식은 모멘텀 기반의 확률적 경사 하강법을 사용하였고, 학습률은 $10^{-4}$, 할인 계수 γ는 0.5, 모멘텀은 0.9 및 Weight decay는 $2^{-5}$로 적용하였다. 그림 4에서 학습률 (LR)에 따른 파지와 밀기 동작의 학습 곡선을 확인할 수 있다. 학습률이 $10^{-3}$일 때 너무 큰 학습률로 인해 신경망이 올바른 정책을 추정하지 못하고 발산함으로써 학습이 제대로 수행되지 않는 모습을 확인할 수 있다. 학습률이 $10^{-5}$일 때 너무 작은 학습률로 인해 신경망 최적의 정책을 추정하지 못하고 지역 최저점에 도달하여 수렴하지 못하는 모습을 확인할 수 있다. 다양한 학습률을 설정하여 비교해본 결과 강화학습의 학습률은 $10^{-4}$로 결정되었다.

3.2 평가 방법

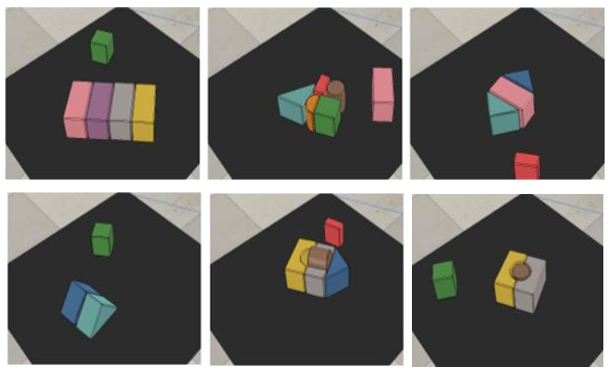

로봇 팔 동작의 평가를 위한 테스트 환경은 224*224(cm)치수의 판 위에 다양한 형태의 블록이 인접해있어 블록을 파지하기 위해 추가적인 밀기 동작이 필요한 총 11개의 복잡한 블록 배치를 고려하였다. 그림 5에서 테스트에 사용된 복잡한 블록 배치도 예시를 나타내었고, 그림에서 볼 수 있듯이 다양한 형태의 블록들이 인접해있는 경우들이 포함되어 있다. 이러한 환경에서 로봇 팔이 블록을 성공적으로 파지하기 위해서는 가장 최적의 위치와 방향으로 블록 밀기작업을 먼저 수행해야 한다.

그림 6에서는 다양한 환경에서 로봇 팔이 밀기 및 파지동작을 수행하는 예시들을 나타낸다. 로봇 팔은 작업공간에 존재하는 모든 물체를 지정된 위치로 이동해야 하는데, 밀기와 파지 동작을 효율적으로 사용해서 가장 적은 동작으로 작업을 완수하는 것을 목표로 강화학습을 수행한다. 로봇 팔 동작에 대한 평가는 아래와 같이 3개의 기준으로 성능을 비교하였다. 이 연구에서 사용된 성능 평가지표는 ⁽⁴⁾에서 제안된 로봇 팔의 성능 평가지표를 사용한다.

1) 작업 완수율(Completion): 전체 테스트에서 작업을 완수한 비율

2) 파지 성공률(Grasp Success): 테스트 당 평균적인 파지 성공률

3) 작업 효율성(Action Efficiency): 물체의 개수를 전체 행동의 횟수로 나눈 비율

여기서 1)번 평가 기준은 신경망의 정책이 작업을 얼마나 잘 수행하는지 나타낸다. 2)번 평가 기준과 3)번 기준은 정책이 물건을 잡는 과정에서 얼마나 효율적으로 동작하는지 나타낸다. 위에 제시한 1)번에서 3)번까지 모든 측정 항목에 대해 값이 클수록 좋은 결과임을 뜻한다.

3.3 실험 결과

표 2에서는 기존의 VPG, $FCN_{B}$ 및 $FCN_{BD}$신경망에 대한 파라미터 개수를 나타내었다. 본 연구에서 구현한 $FCN_{B}$신경망은 VPG 신경망과 비교하면 파라미터 개수가 약 64.1%에 불과하므로 학습 시 필요한 계산량을 획기적으로 감소시킨다. 여기서 $FCN_{BD}$신경망의 경우 신경망에서 완전 연결 계층을 통해 상태 가치를 출력하는 과정이 포함되므로 $FCN_{B}$신경망과 비교하여 파라미터의 개수가 소폭으로 증가하지만, 기존 VPG 신경망 대비 Dueling 구조에 의한 성능개선과 병목 구조에 기인한 연산량의 감소를 동시에 얻을 수 있다.

그림 7은 VPG, $FCN_{B}$ 및 $FCN_{BD}$및 신경망에 대해 학습 시간에 따른 로봇 팔의 파지와 밀기 동작 성공률을 나타내었다. 그림에서 볼 수 있듯이 $FCN_{D}$와 $FCN_{BD}$신경망 구조를 적용하였을 때 기존 VPG 신경망 대비 학습에 따른 파지와 밀기의 성공률 기울기가 기존 기법보다 더욱 가파르게 증가하는 것을 확인할 수 있다. 이는 Dueling 구조의 Advantage 함수의 학습 방법에 기인한 결과로써 행동에 대한 예측 보상을 기존 기법보다 잘 예측하여 적은 학습으로도 우수한 성능을 보이는 것을 알 수 있다. 또한, 파지 동작 성공률에 대해서는 출력층에 병목 구조가 포함된 $FCN_{BD}$가 $FCN_{D}$에 비해 학습 초반부에 더 가파른 기울기를 보이며 90%의 성공률에 먼저 도달하는 것을 확인할 수 있다. 병목 구조의 적용으로 연산량 감소를 얻음과 동시에 Dueling 구조와의 통합을 통해 현재 상태에 대한 표현력이 개선되어 $Q$함수의 값을 최대화하는 동작을 정확히 결정하게 됨을 알 수 있다.

표 3에서는 3가지 로봇 팔 제어성능 기준에 관한 결과를 비교하였다. 표에서 볼 수 있듯이 $FCN_{BD}$ 및 $FCN_{D}$신경망이 기존 VPG 신경망 대비 작업 완수율에서 약 10.3% 및 9.4%의 개선을 나타내었다. 작업 효율성 측면에서는 VPG 신경망 대비 약 1.6% 및 1.2%의 개선을 나타내었다. 이는 학습 과정에서 단일 신경망 구조와는 다르게 $Q$함수를 이점 함수 $A$와 상태 가치함수 $V$로 나누어 업데이트함으로써 기존 기법보다 우수한 상태 추정을 한 결과이다. $FCN_{BD}$ 및 $FCN_{D}$신경망의 파지 성공률은 VPG 기법보다 낮아졌는데 이는 로봇 팔의 파지 동작을 활용하여 이동시키기 난해한 물체의 위치를 이동시키거나 배치를 변화시키는 것에 기인한 결과임을 작업완수율/효율성 성능 개선 결과 및 시뮬레이션 화면을 통해 확인할 수 있었다. 주어진 실험환경에서의 테스트 작업 완수율, 파지 성공률 및 작업 효율성에서 $FCN_{D}$와 $FCN_{BD}$신경망은 비슷한 성능을 보여주지만, 병목 구조와 Dueling 구조의 통합에서 비롯된 일반화 성능의 개선으로 인해 $FCN_{BD}$신경망의 작업 완수율과 작업 효율성이 소폭 상승했음을 확인할 수 있다. 전체적인 시뮬레이션 결과 $FCN_{BD}$신경망은 로봇 팔이 다양한 상황에서도 주어진 작업을 높은 확률로 완수할 수 있게 하고, 적은 양의 작업횟수로 작업을 완수하게 하며, 빠른 속도로 학습을 가능하게 하므로 카메라 영상 정보를 이용하는 로봇 팔 제어성능의 고도화가 필요한 분야에 널리 활용될 수 있다.
